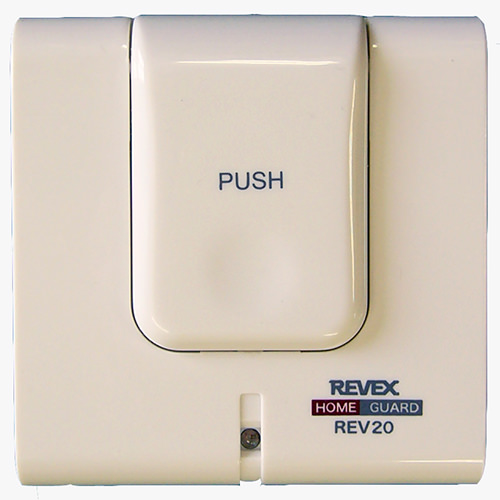

ホームガード 呼出ボタン Revex REV20

ボタンを押して離れた場所に連絡 無線式で配線工事不要

REV20
  • 玄関チャイム、ナースコール、呼出ベル、呼出・連絡ベルに
  • 飲食店、老人ホーム、デイサービス、旅館・ホテルの呼出ベルに便利
  • 防水タイプ、雨のかかる屋外やお風呂場にも設置できます
  • 無線国内最長の100メートルで、さらに延長可能 しかもリーズナブル

REV20はボタンを押して離れた場所に連絡できます

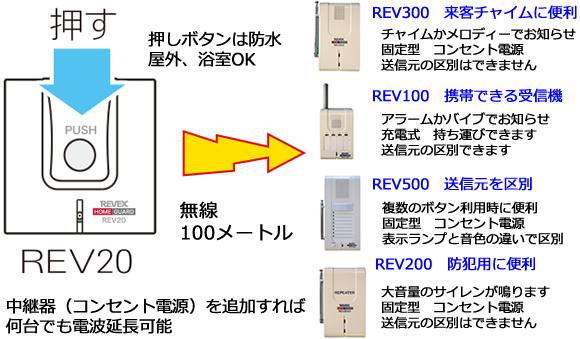

用途に合わせて4種類の受信機と組み合わせ自由

用途に合わせてREV300 REV100 REV500 REV200と組み合わせます

複数の押しボタン、チャイムを組み合わせる事ができます。
受信チャイムは据え置き型と携帯タイプがあります。送信元を区別できる受信チャイムもあります。

基本仕様

商品名 ホームガード 呼出ボタン 送信機

Revex REV20

型番 Revex REV20
JANコード 4943125708009
メーカー リーベックス株式会社
サイズ 72.5(H) x 70 (W) x 27.5 (D) mm
約60グラム(電池を含まず)
電源 9V アリカリ角型電池1個 (別売)
電池寿命 1日に10回作動して約1年
消費電流 13mA(送信時) 5μA (待機時)
送信出力 10mW以下
電池切れ表示 LED点滅(2~4秒ごとの0.1秒点灯)
材質 ABS樹脂
使用電波 426.8375MHz
設置場所 屋内 屋外 浴室
使用温度範囲 -20℃ ~ 45℃
セット内容

本体1台  取付ねじ2本
 両面テープ2枚 滑り止めテープ2枚
 取扱説明書

呼出ボタン Revex REV20は単体では利用できません。
別売のホームガード 送信機と組み合わせ利用します。
ホームガード以外の他のシステムとは互換性がありません。

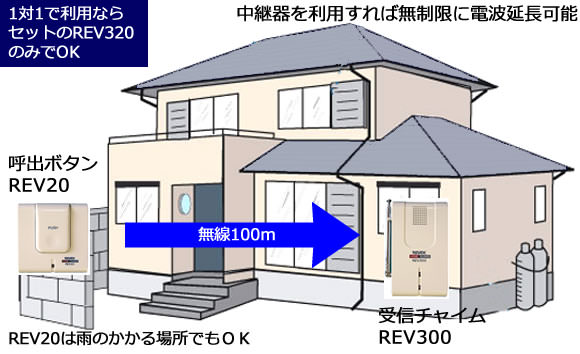

送信機・受信チャイムが各1台のセット
1対1でご利用の場合はセットのみでOK

ホームガード呼出ボタンセット

何台でも増設可能、後から追加もOk

ホームガード押しボタン送信機

何台でも増設可能、後から追加もOk

ホームガード受信チャイム

ホームガード携帯受信チャイム

ホームガード8CHチャイム&サイレン

ホームガード受信サイレン

電波の届かない時には中継機で延長可能
中継機の追加台数制限はありません

ホームガード中継機

大口相談・見積差作成依頼・納期確認

ホームガード 呼出ボタン Revex REV20の特徴

別売の受信機と組み合わせて利用します。単体ではご利用になれません。

ホームガード 呼出ボタン Revex REV20

電波到達距離の目安

ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。()内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (100m) ○ (80m) ○ (60m)
鉄筋(一般住居) ◎ (90m) ○ (70m) △ (50m)
鉄筋(ビル・学校) ◎ (80m) ○ (60m) △ (40m)

4階以上に関しては2階ないし3階に中継機が必要となる可能性が高いです。
中継機(REV2000)を利用すれば無制限に延長可能です。 中継機は室内専用でコンセントの電源が必要です。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

ホームガード 呼出ボタン Revex REV20の利用例

インターホン・チャイム

  • 玄関、受付、勝手口、入り口からの呼出、呼び鈴、ドアチャイム、玄関ベルに
  • 一般家庭 事務所 病院 クリニック 寺院 オフィス 店舗
  • 玄関の呼び鈴に オフィスや店舗の受付に
    玄関、入り口のベルに 会社やショップの受付カウンターに

連絡用として

  • 2世帯住宅、1階と2階、浴室、店舗、事務所、農家、倉庫、工場、ビル内、マンション
  • REV500と組み合わせてどこからの呼出か区別できます
  • 受付で不審者などが来た場合の緊急呼出にも利用できます。押しボタンでは音は鳴りません。
  • 店舗や会社での呼出に 家庭内の呼出に
    オフィスやお店の呼出に リビングからの呼出に

ナースコールとして

  • 要介護者、、病人、別部屋の老人、ベット脇、介護施設、ナースコールとして
  • ベッドサイドに 浴室に
    寝室に お風呂場に

飲食店や介護施設などの呼出システムとして

  • REV500と組み合わせば、どこからの呼出かを区別できます
  • 飲食店 介護施設 宿泊施設などの呼出として
  • 店舗や会社での呼出に 家庭内の呼出に
    レストランの呼出に 老人ホームやデイサービス 宿泊施設からの呼出に

REV500を利用すれば送信元を区別できます

ホームガード 呼出ボタン Revex REV20の利用例

 呼出ボタンと受信チャイムを各1台で利用する場合

ホームガード 呼出ボタンセットREV320 (呼出ボタンREV20 受信チャイムREV300 各1台のセット)

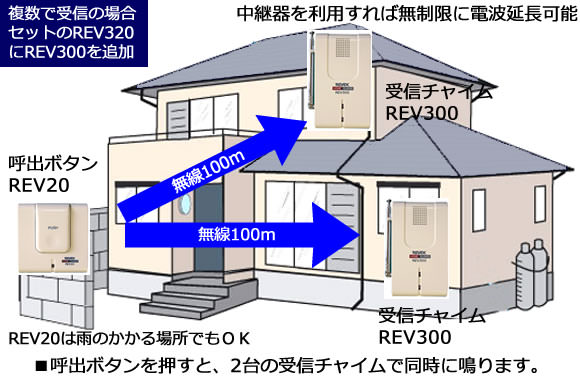

 呼出ボタンとを複数の受信チャイムで受信する場合

REV320にREV300を追加する場合

ホームガード 呼出ボタンセットREV320 (呼出ボタンREV20 受信チャイムREV300 各1台のセット)に
受信チャイム REV300を1台追加

複数の呼出ボタンを利用する場合

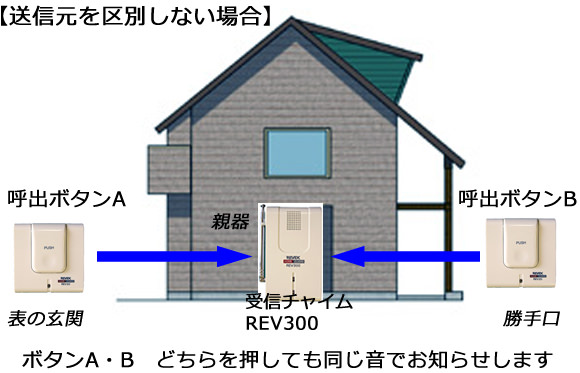

送信元を区別しない場合

ボタンA・Bのどちらを押しても同じ音でお知らせします

1台の受信チャイムに最大20台の押しボタンを登録・利用できます。

ホームガード 呼出ボタンセットREV320 (呼出ボタンREV20 受信チャイムREV300 各1台のセット)に
呼出ボタンREV20を1台追加

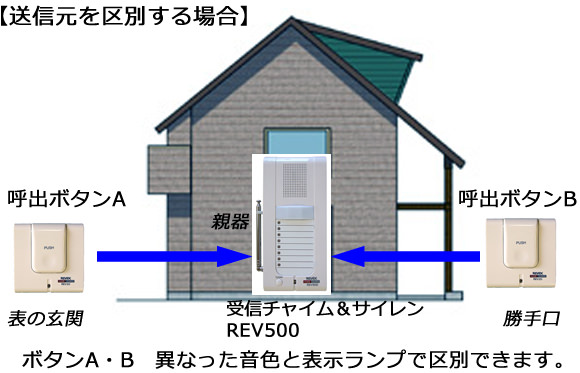

送信元を区別する場合

ボタンA・Bでそれぞれ異なった音色と表示ランプで区別します

1台のREV500で8種類の区別ができます。
各チャンネルに5台 最大40台の押しボタンを登録・利用できます。

ホームガード 呼出ボタンセットREV320 (呼出ボタンREV20 受信チャイムREV300 各1台のセット)に
呼出ボタンREV20を1台追加

ホームガードのグループ分けについて

ホームガード送信機は、それぞれ固有のデジタルIDを持っています。
受信機では登録した送信機からだけの電波を受信しますので、自由なグループ分けが可能です。

登録された送信機以外からは受信しませんので、混信の心配がありません。

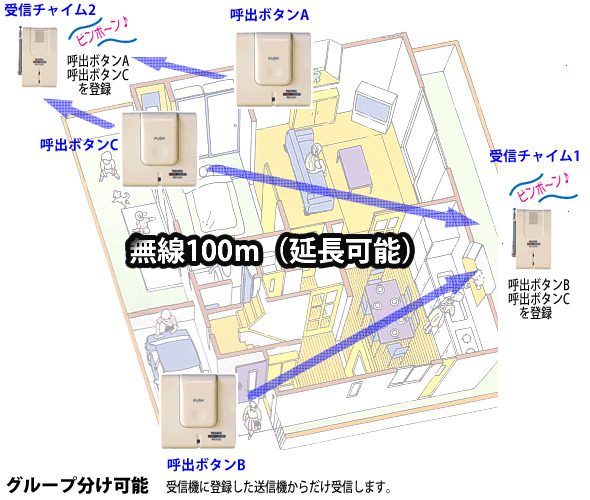

登録制なので、自由なグループ分け

ホームガードのグループ分け

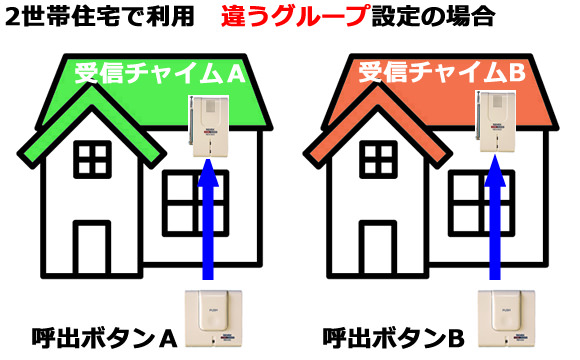

2世帯住宅で、個別に利用する場合

2世帯住宅で利用 違うグループ設定の場合

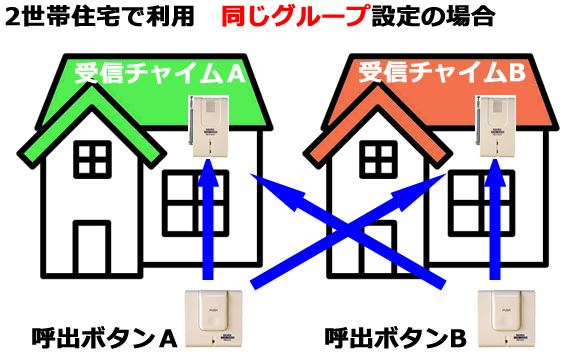

2世帯住宅で、どちらでも受信したい場合

2世帯住宅で利用 同じグループ設定の場合

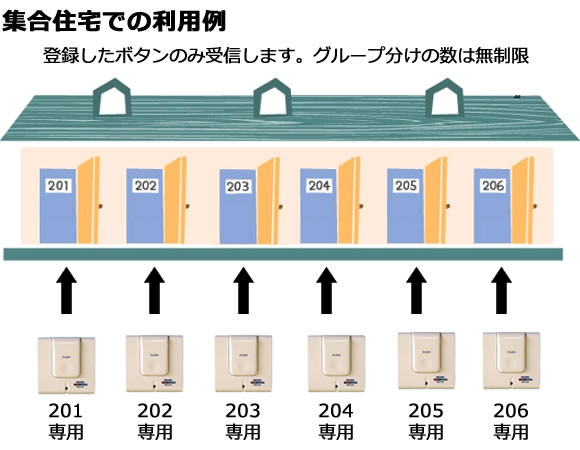

集合住宅で個別に利用する場合

集合住宅でのホームガード利用例

複数のボタンを受ける場合の利用例

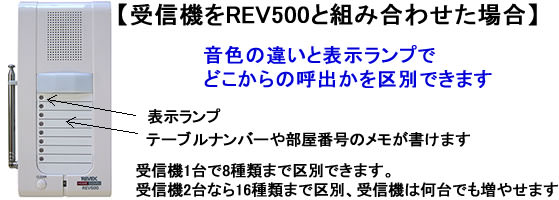

別売の受信チャイム&サイレン Revex REV500を利用すれば、送信元を区別できます。

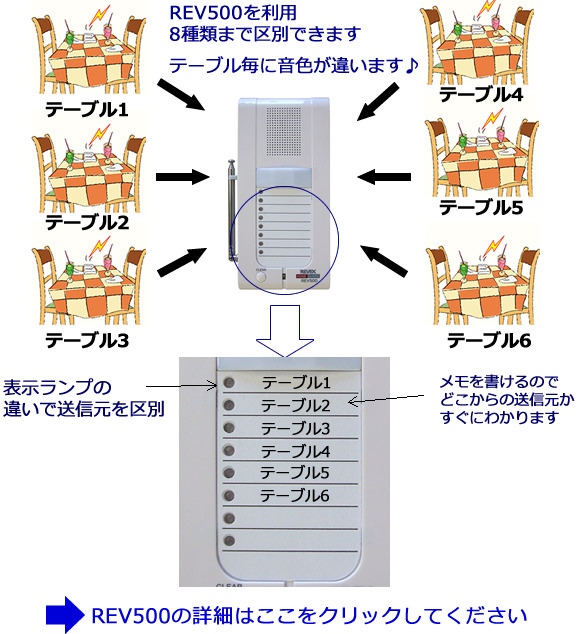

飲食店 レストラン などでの利用例

テーブルの呼出を区別できます

老人ホーム 宿泊施設などの利用例

REV500を増設すれば、9個以上も送信元の区別ができます。

携帯用 受信チャイムの利用

別売の携帯受信チャイムREV100を組み合わせれば、受信機を持ち運びできます。

携帯チャイムREV100でも受信可能

中継器の利用

別売の中継器REV2000を利用すれば、電波を延長することができます。

中継機を利用すれば、電波を延長することができます。

携帯電話や違う場所の電話に連絡

別売のオートダイヤラー(自動通報装置) Revex REV1000を利用すれば、携帯や違う場所の電話に連絡。

オートダイヤラーを利用すれば、携帯電話やスマホ、離れた場所の固定電話に通報できます

ホームガード 呼出ボタン REV20の設置について

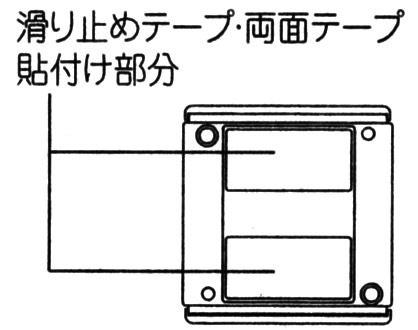

テープの貼付場所

両面テープは2枚、付属しています。

REV20 玄関の設置写真

玄関チャイムとして、両面テープで設置した例

ホームガード 呼出ボタン REV20の電池交換

電池寿命は1日10回の使用で約1年です。
電池切れが近くなると電池切れランプが点滅してお知らせします。

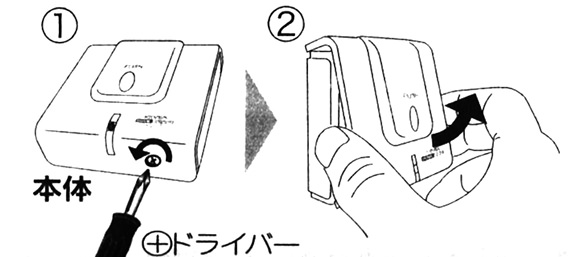

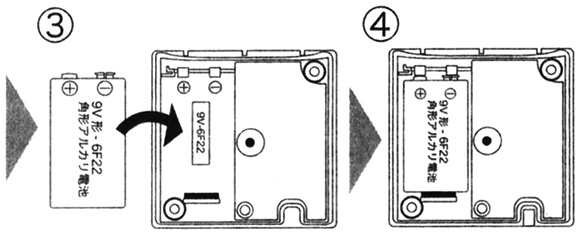

ドライバーでネジをゆるめフタを開けます

V9角形電池1ヶを入れます

使用電池は9V形 角形アルカリ電池1ヶです

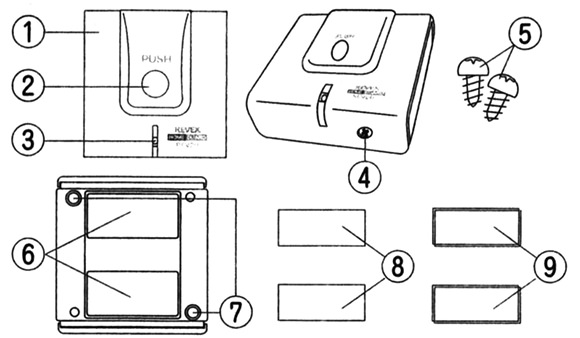

ホームガード 呼出ボタン REV20の各部の名称とセット内容

REV20のセット内容

1.呼出ボタン本体 2.呼出ボタン(ここを押します) 3.表示ランプ(送信表示・電池切れなど)
4.表ケース取付ネジ(電池交換の際にここをはずします) 5.屋内壁面取付ネジ
6.テープ貼り付け部 7.屋内壁面取付ネジ固定穴 8.両面テープ 9.滑り止めテープ

ホームガードの使用環境について

電波到達距離は、見通し00mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。

ホームガードの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。

ホームガード 呼出ボタンのパッケージ

呼出ボタン Revex REV20のブリスターケース
