炎センサー（メッセージ型） FS-3000
炎センサー（メッセージ型） FS-3000の基本仕様
禁煙、火気厳禁エリアでの警告用としてご利用いただけます。
| 商品名 | 炎センサー（メッセージ型） |  |
|---|---|---|
| 型番 | FS-3000W | |
| メーカー | 竹中エンジニアリング株式会社 Takex | |
| サイズ | φ120 x 45mm 約230g（付属電池約50g含む） |
|
| 電源 | 単3アルカリ電池×2本使用 （付属） 専用リチウム電池（オプション） 専用ACアダプター（オプション） |
|
| 電池寿命 （待機状態にて） |
単3アルカリ電池使用時 約２年 専用リチウム電池使用時約5年 |
|
| 設置場所 | 屋内 （天井 又は 壁面） | |
| 使用可能温度 | -10℃～＋60℃ （結露・氷結無きこと） | |
| 検知方式 | 紫外線検出方式 （検出波長185～260mm） |
|
| 検知距離 | 10m（正面でライター炎7cm） | |
| 検知指向角 | 約120°の円錐状（前方立体角） | |
| 用途 | 火災防止 火気厳禁・喫煙禁止の警告 | |
| 検知感度 | 2段階（H［100%］、L［50%］） | |
| 音圧 | 80dB以上（センサー正面1mにおいて） 消音可能 |
- 商品の購入
炎センサー（メッセージ型）
炎センサー（メッセージ型） FS-3000の基本動作
- 7cmの炎を10m先で瞬時にキャッチする炎センサー
- 炎に含まれている紫外線を検知し、小さな炎がでた瞬間に動作し火炎になる前に警報を出力します。
- メッセージがなるまでの炎の継続時間を検知タイマー0.2秒・1秒・6秒の3段階切替式で設定できます。
- 電池切れをブザーと表示灯でお知らせします。
- 電池寿命は約２年の長寿命設計
- 音量調整：音量ボリュームにて調整可（無音～最大）
メッセージ内容
メッセージは3種類から選択できます。
| ●禁煙報知（出力時間：約6秒） |
|---|
| 「（ポーン）ここは禁煙になっております。お煙草はど うぞご遠慮ください。」 |
| ●火気厳禁報知（出力時間：約7秒） |
| 「（ポーン）ここは火気厳禁です。所定場所以外の火気 の使用は固くお断りいたします。」 |
| ●警報音（出力時間：約10秒） |
| 「（ピピピピ…）」 |
炎センサー（メッセージ型） FS-3000の特徴
- 電源は、電池（単3アルカリ電池×2本）、外部電源（DC9～30V）、ACアダプタ（別売）3ウェイ電源方式
- 8段階の感度調整で誤動作源をキャンセル
- 感度設定2段階（H・L）、検知タイマー設定4段階（0.2秒・1秒・6秒・30 秒）
- 炎検知時は外部出力（オープンコレク タ出力）が取り出せるのでシステムアップが可能
- 警報ブザーは80dB以上の大音量（センサー正面1m）
- 電池切れ報知 電池利用時に表示灯の点滅でお知らせします。
- 外部出力を使っ て運用する場合には、警報音を停止した運用も可能。
- 接点方式：NPNオープンコレクタ出力 DC30V・50mA ワンショット動作 音声出力時間に同期
- 外部電源使用時には、電源入力に応じた有電圧出力としても使用 可能です。（DC30V・50mA以下）
- 電池切れ報知 単3アルカリ電池でお使いの場合は電池の消耗をブザーと表示灯でお知らせ
- 始動報知 電源が投入された時にピピピという音で始動を報知します。

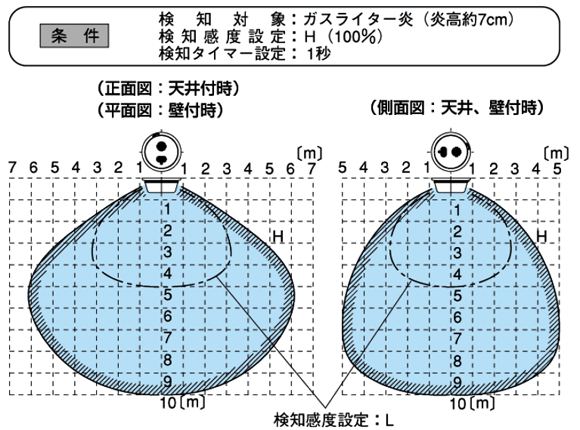

炎センサー（メッセージ型） FS-3000の検知範囲
検知指向角 ： 約120°（前方立体角）

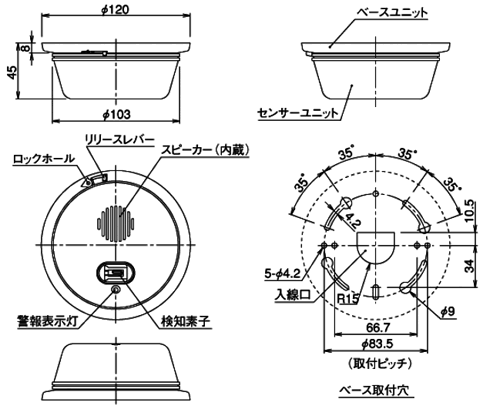

外見寸法図

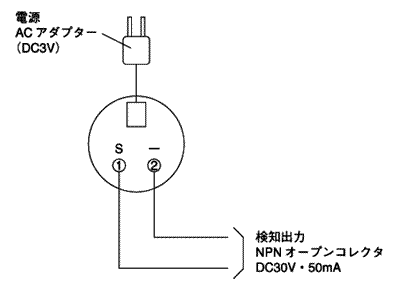

配線接続図
