炎センサー（屋外型） FS-6000A
炎センサー（屋外型） FS-6000Aの基本仕様
防雨型で屋外に設置できます。放火対策、禁煙、火気厳禁エリアでの警告用としてご利用いただけます。
| 商品名 | 炎センサー（屋外型） |  |
|---|---|---|
| 型番 | FS-6000A | |
| メーカー | 竹中エンジニアリング株式会社 Takex | |
| サイズ | 115(W)×172(H)×289(D)mm 約1,200g |
|
| 電源 | AC100V 50/60Hz | |
| 消費電流 | 監視時3W・警報時10W | |
| 設置場所 | 屋内・屋外（防雨構造・IP33相当） | |
| 使用可能温度 | －20℃～＋50℃ | |
| 検知方式 | 紫外線検出方式 （検出波長185～260mm） |
|
| 検知距離 | 10m（正面でライター炎7cm） ３０ｍ（正面にて１５ｃｍ角のノルマルヘプタン火皿の炎 ：炎高約６０ｃｍ） |
|
| 検知指向角 | 垂直方向：約75°水平方向：約100° | |
| 用途 | 火災防止 火気厳禁・喫煙禁止の警告 放火防止 |
|
| 検知感度 | 2段階（H［100%］、L［50%］） | |
| 音圧 | 音量ボリュームにて調整可（無音～100dB/m） |
- 商品の購入
炎センサー（屋外型）
炎センサー（屋外型） FS-6000Aの基本動作
- 7cmの炎を10m先で瞬時にキャッチする炎センサー
- 屋外型なので、放火対策に最適
- 炎に含まれている紫外線を検知し、小さな炎がでた瞬間に動作し火炎になる前に警報を出力します。
- 警告がなるまでの炎の継続時間を検知タイマー1秒、6秒、15秒、30秒の4段階切替式で設定できます。
- 4段階の検知タイマー設定と感度ボリュームによる感度調整（40％～100％）ができます。
- 新開発の紫外線環境モニター機能搭載
- 5mコンセントプラグ付き電源コード
- 音量調整：音量ボリュームにて調整可（無音～100dB/m）（ボリューム最大でセンサ正面１ｍにて）
メッセージ内容
メッセージは3種類から選択できます。
| ●禁煙報知（出力時間：約6秒） |
|---|
| 「（ポーン）ここは禁煙になっております。お煙草はど うぞご遠慮ください。」 |
| ●火気厳禁報知（出力時間：約7秒） |
| 「（ポーン）ここは火気厳禁です。所定場所以外の火気 の使用は固くお断りいたします。」 |
| ●警報音（出力時間：約10秒） |
| 「（ピピピピ…）」 |
炎センサー（屋外型） FS-6000Aの特徴
- 電源は、AC100Vタイプ 5mコンセントプラグ付き電源コード
- 屋外設置が可能なスピーカ一体型ボディ そのままで屋外設置が可能です（防雨構造）
- 新開発の紫外線環境モニター機能搭載
- 周囲の紫外線源（誤動作要因）の強さをチェックでき、設置時や動作不安定時の確認が容易にできます
- 感度設定（40％）～H（100％）、検知タイマー設定4段階（1秒、6秒、15秒、30秒）
- 警報ブザーは80dB以上の大音量（センサー正面1m）
- 電池切れ報知 電池利用時に表示灯の点滅でお知らせします。
- 外部出力を使っ て運用する場合には、警報音を停止した運用も可能。
- 接点方式： 無電圧リレー接点（a接点）
- 接点容量：AC100V/DC30V・5A（抵抗負荷）オフディレイ動作 約2秒
- 外部電源使用時には、電源入力に応じた有電圧出力としても使用 可能です。（DC30V・50mA以下）
- 電池切れ報知 単3アルカリ電池でお使いの場合は電池の消耗をブザーと表示灯でお知らせ
- 始動報知 電源が投入された時にピピピという音で始動を報知します。

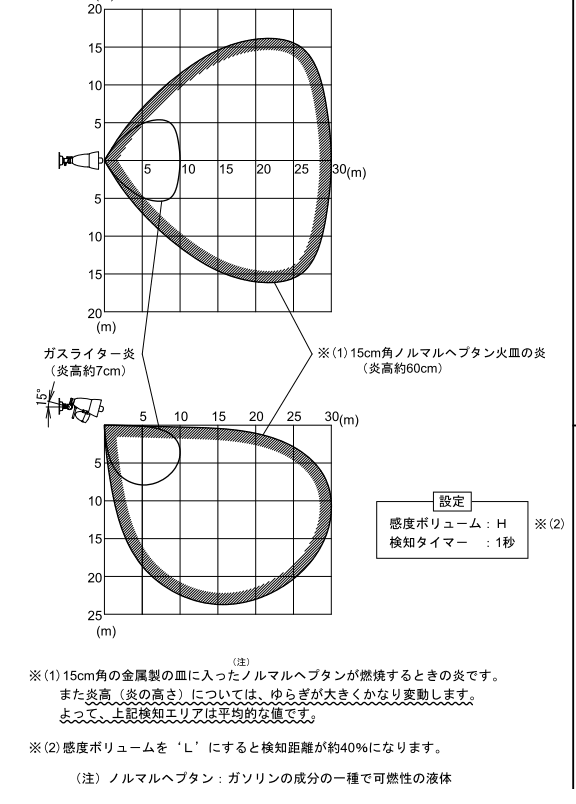

炎センサー（屋外型） FS-6000Aの検知範囲
角度調整 ：垂直方向：下方90°（水平～垂直） 水平方向：180°
付属のエリアマスクシールで、不要な検知エリアの削除も可能

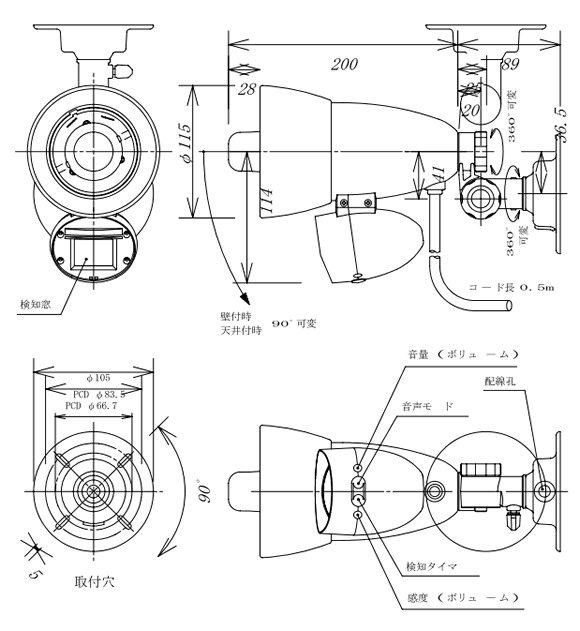

外見寸法図
炎センサー（屋外型） FS-6000Aの付属品
取付フランジ 1個 エリアマスクシール1枚
タッピングネジ１種 φ4 X 30(SUS) 4本
炎センサー（屋外型） FS-6000Aの設置上の注意
※炎以外で検知するものが以下の通りありますので注意願います。
- 建設現場内の溶接スパーク
- 電車のパンタグラフからの電気スパーク
- 高圧電線鉄塔からの電気スパーク
- ハロゲン灯・水銀灯・殺菌灯・殺虫灯
- 直接太陽光・雷の放電
