ホームガード 人感センサーセット REV340

配線不要の無線式 来客チャイム、空き巣対策、徘徊防止に

ホームガード 人感センサーセット REV340
  • 人の動きをキャッチして離れた場所(無線100m 国内最長)でお知らせ
  • 人感センサーは防雨型で屋外OK  中継機利用で無線延長可能
  • 3種の音色(チャイム・メロディー)から選局可能 音量調整できます
  • システムアップする場合はホームガード商品一覧をご覧ください

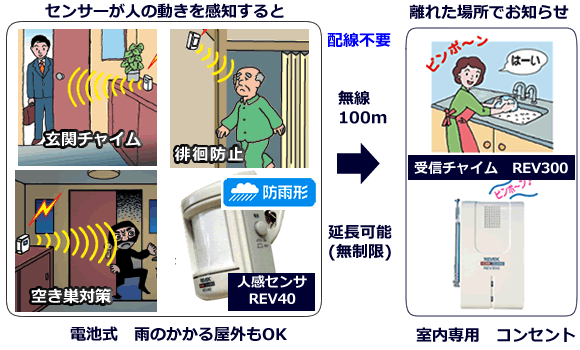

センサが人の動きを感知して離れた場所で離れた場所でお知らせ

モーションセンサー(人感センサ)は防雨タイプですので雨のかかる屋外に設置可能

当日出荷対応商品

送信元を区別するならREV500  受信を携帯したい時はREV100

携帯電話に転送するにはREV1000 ボタン・センサーを併用するならホームガード

電波到達距離の目安

ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。()内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (100m) ○ (80m) ○ (60m)
鉄筋(一般住居) ◎ (90m) ○ (70m) △ (50m)
鉄筋(ビル・学校) ◎ (80m) ○ (60m) △ (40m)

4階以上に関しては2階ないし3階に中継機が必要となる可能性が高いです。
中継機(REV2000)を利用すれば無制限に延長可能です。 中継機は室内専用でコンセントの電源が必要です。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

ホームガード 人感センサーセット REV340の画像

REV40を壁に設置する場合 REV40据え置きにする場合 受信チャイムREV300
人感センサーREV40を壁に設置 センサを据え置きで 受信チャイムREV300

ホームガード 人感センサーセット REV340は、センサREV40受信チャイムREV300 各1台のセットです。

ホームガード 人感センサーセット REV340の基本仕様

商品名

ホームガード 人感センサーセット

販売元

リーベックス株式会社

型番

Revex REV340 4943125708078

使用周波数

426.8375MHz

通信距離

見通し 約100m (使用環境により短くなる場合があります)

主な用途

店舗、会社、オフィス、病院、クリニック、学校、塾、幼稚園のチャイム

家庭や事務所、ショップ、寺、神社、ショッピングセンターの防犯対策

施設、老人ホーム、デイサービス、認知症の徘徊防止に

無料保証期間

お届け日から1年間 ※初期不良、故障はメーカーが直接対応します。

モーションセンサ(人感センサ)REV40ーの仕様

ホームガード モーションセンサー送信機 モーションセンサーREV40

商品名

ホームガード モーションセンサー送信機

販売元

リーベックス株式会社

型番

Revex REV40 商品コード 4943125708016

サイズ

90(H) x 62 (W) x  45 (D) mm 約185グラム(電池を含まず)

検出範囲

水平方向 90度 垂直方向 30度 8m(設置高さ1.8m時) 5m(設置高さ1m時)

材質

ABS樹脂

電池切れ表示

LED点滅 (2~4秒ごとの0.1秒点灯)

動作表示

送信時LED点灯 (約2秒間)

使用電波

426.8375MHz

送信出力

10mW以下

電源

9V アリカリ角型 電池1個  (別売)

消費電流

20mA(送信時) 30μA以下 (待機時)

設置場所

室内 室外 使用温度範囲 -20℃ ~ 45℃ (湿度90%以下)

防水性

IP44防滴 (防沫)構造

セット内容

本体1台 取付専用マウント1つ 取付ねじ2本 レンズフード2枚 取扱説明書

電池寿命

1日に10回作動して約6ヶ月以内 (20℃時)

受信チャイム (REV300)の仕様

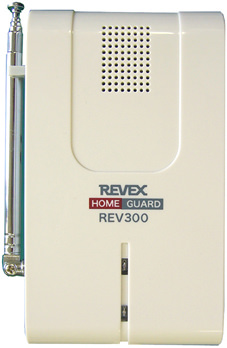

受信チャイム REV300の画像  受信チャイム REV300

商品名

ホームガード 受信チャイム

型番

Revex REV300

サイズ

115(H) x 64 (W) x 30 (D)mm(突起含まず)  約280グラム(コードを含む)

アンテナ

伸縮ロッドアンテナ 短縮時91.5mm 伸張時346mm 外形寸法6φmm

材質

ABS樹脂

音量

55~75dB ±5dB/1m 音量オフ時 : 0dB

チャイム

3種類(1.ピンポン 2.ウェストミンスターチャイム 3エリーゼのために.)

動作表示LED

電源オン、受信時、登録時に点滅・点灯します。

受信チャンネル

1チャンネル 20コード

電源

AC100V 50/60Hz 電源コード長3m

消費電力

3W以下 (チャイム動作時)  1W以下 (待機時)

設置場所

室内 使用温度範囲 0℃ ~ 45℃

内 容

本体1台 専用スタンド 取付ねじ2本 両面テープ2枚 取扱説明書

送信機・受信チャイムが各1台のセット
1対1でご利用の場合はセットのみでOK

ホームガード人感センサー・チャイムセット

何台でも増設可能、後から追加もOk

ホームガードモーションセンサー送信機

何台でも増設可能、後から追加もOk

ホームガード受信チャイム

電波の届かない時には中継機で延長可能
中継機の追加台数制限はありません

ホームガード中継機

大口相談・見積差作成依頼・納期確認

  • お届けは出荷の翌日です。(東北、北海道、南九州、沖縄、離島へのお届けは翌々日以降)
  • ※余裕を持って在庫してますが、注文が集中した場合は当日出荷できない可能性があります。

携帯型や場所表示ランプ付の受信器やセンサーと組み合わせたり電話転送する場合は
ホームガード商品一覧をクリックしてください。

ホームガード商品一覧

店長のオススメポイント

■■ 簡単設置 ■■

    無線タイプで配線不要
  • 人感センサー(モーションセンサー)は付属の固定ブラケットで壁に固定か据え置き
  • チャイムは壁面に固定、付属の台を利用で据え置きもできます。
    センサーは防雨設計(防雨形IP44)で、雨のかかる屋外にも設置OK

■■ 無線100mでこの価格 ■■

    国内最長の無線100mでも、お買い求め安い価格に設定
    中継機利用でさらに延長もできます

■■ システムアップ自由 ■■

    電波の届く範囲内なら、センサー、チャイムとも何台でも増設可能、後から買い足すこともOK
  • 登録式なので混信なし 自由なグループ分けができます。

■■ いろんなシーンで ■■

    玄関、入り口、エントランス、エレベーターホール、階段の踊り場などからの来客チャイム
  • 事務所、会社、店舗、ショールーム、寺院、薬局、家庭の空き巣や防犯対策として
  • 介護施設、老人ホーム、デイサービス、家庭での徘徊防止として

ホームガード Home Guard モーションセンサー送信機の特徴

ホームガード モーションセンサー REV40の検出範囲

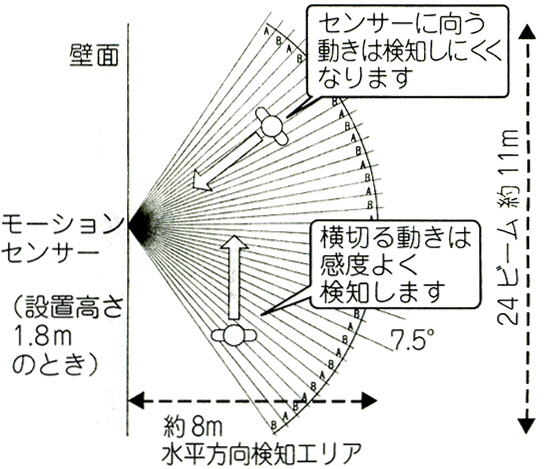

水平方向のセンサー検出範囲

センサー検出範囲 水平

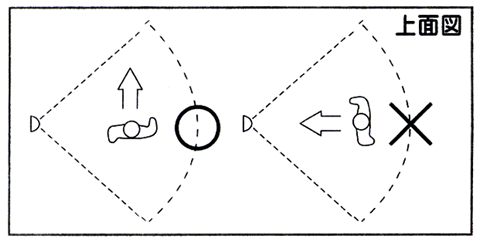

センサー検出範囲 上面図

人が感知エリアを横切るように取り付けてください。

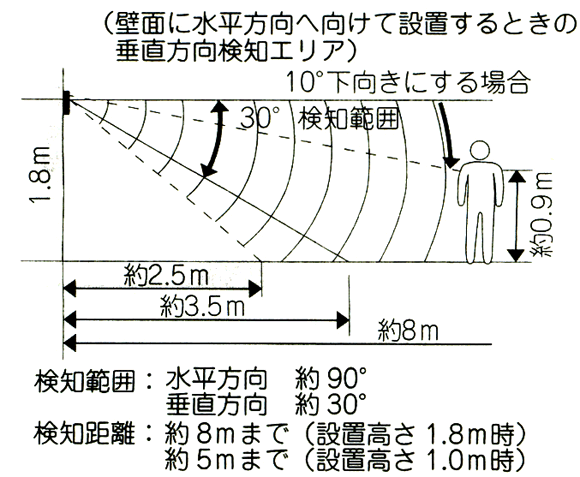

垂直方向のセンサー検出範囲

センサー検出範囲 垂直

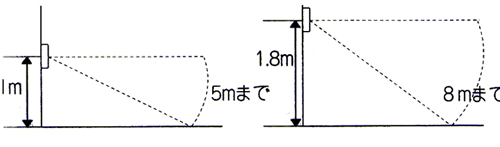

センサー検出範囲 高さによる距離の違い

床面から1mの高さへの設置がメーカー推奨となります。

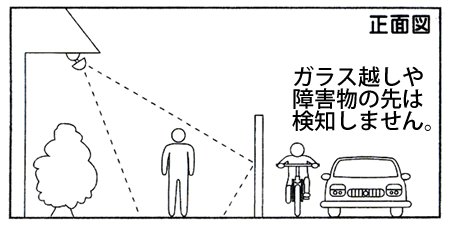

センサー検出範囲 正面図

※モーションセンサーはガラス越しや障害物の先は感知しません。

人感センサー REV40の設置方法

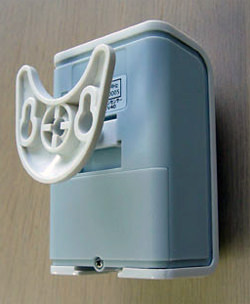

REV40の背面 壁面に設置例
ブラケットを背面に取り付けて壁などに固定 出入り口付近の壁に取り付け

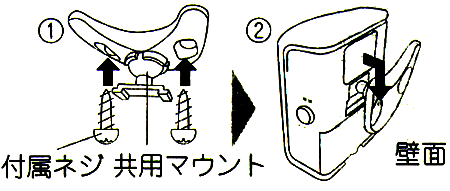

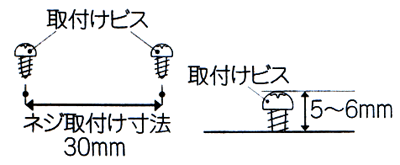

壁面や天井に設置する場合

壁面に設置する場合

1.マウントを付属のねじで壁面に固定。 2.マウントにセンサーをはめ込みロックします。

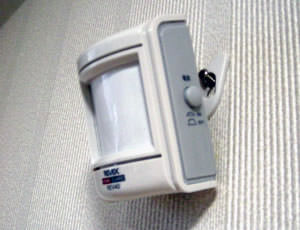

センサー裏面にマウントを取り付け壁面に設置例

センサー裏面にマウントを取り付け、壁面に設置

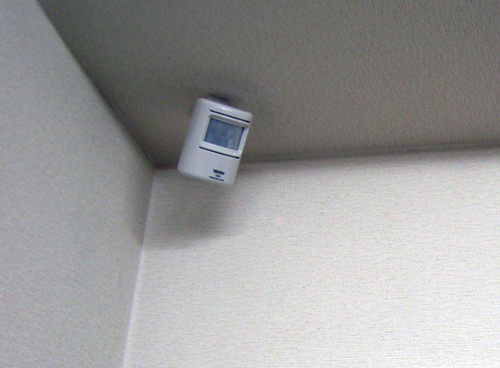

天井に設置例

天井にも設置できます

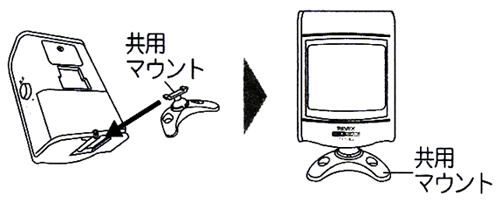

机や棚の上にスタンドとして使用する場合

机や棚の上にスタンドとして使用する場合

センサー底部のスタンド取付け部にマウントを固定し、スタンドして利用できます。

机や棚の上にスタンドとして使用

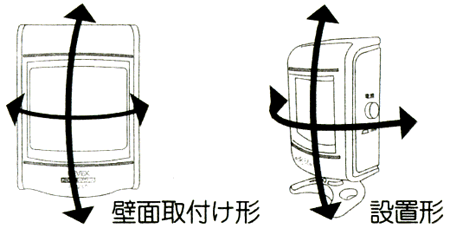

モーションセンサーの方向調整

モーションセンサーの方向調整

上下左右に微調整することができます。

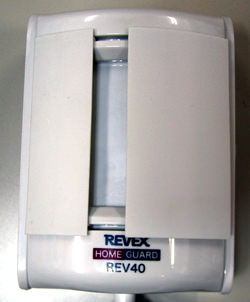

検知範囲の調整

レンズフードを利用して検知範囲を縮小・制限

付属のレンズフードを利用して検知範囲を縮小・制限することができます。

付属のレンズフードを利用

ホームガード モーションセンサー REV40の便利な利用方法

付属のレンズフードを利用して検知エリアを絞って利用できます。

店舗やホテルの出入り口の把握として 店舗やホテルの出入り口の把握として
離床転倒防止用や徘徊防止用として 離床転倒防止用や徘徊防止用として

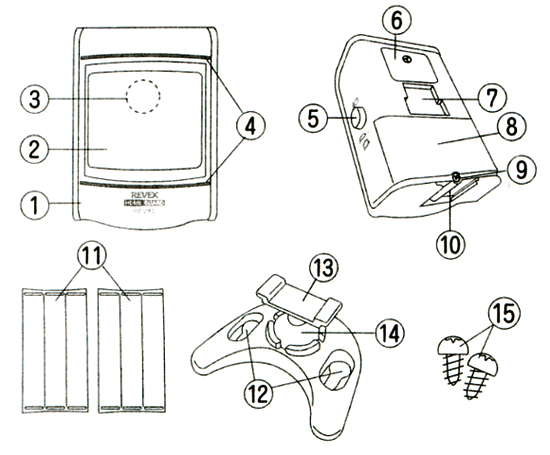

ホームガード モーションセンサー REV40の各部の名称

ホームガード モーションセンサー REV40の各部の名称

1.センサー送信機本体 2検知レンズ 3.表示ランプ(送信表示・電池切れなど) 4.レンズフード取付溝
5.電源スイッチ(オン・オフ) 6.認証ラベル 7.壁面マウント取付Google Analytics 8.電池カバー 9.電池カバーねじ
10.スタンド取付穴 11.レンズフード 12.ねじ取付穴
13.壁面・スタンド共用マウント 14.角度調整ボールマウント 15.壁面取り付けネジ

ホームガード モーションセンサー REV40の注意点

  • センサーは1度感知すると、約12秒間は感知しません。
  • モーションセンサーは防雨型ですが、できるだけ直接雨のかならない場所へ設置してください。
  • 金属面に接近して設置すると電波が届かない場合があります。
  • ペットや小動物などにも反応する場合があります。
  • エアコンの熱風、暖かい風、排気ガス、動いてる自動車、冷暖房室外機などにも反応する場合があります。

ホームガード 受信チャイム REV300の設置について

REV300の背面 REV300の据え置き例 REV300の側面ボタン
両面テープかネジで固定できます スタンドに立たせて 上から、ボリューム、チャイム音選択

チャイム音は「1.ピンポン 2.ウェストミンスターチャイム 3エリーゼのために.」の3種から選択可能

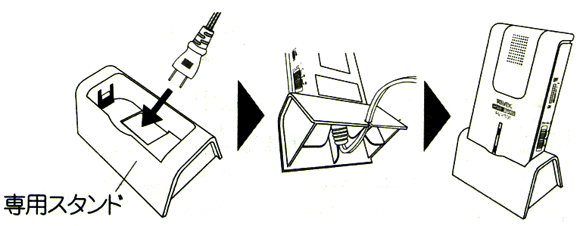

卓上で使用

ホームガード 受信チャイムを卓上で使用

付属のスタンドを使って卓上に置くことができます。
※スチール製(金属の)家具の上で使用されると、電波が届きにくくなります。

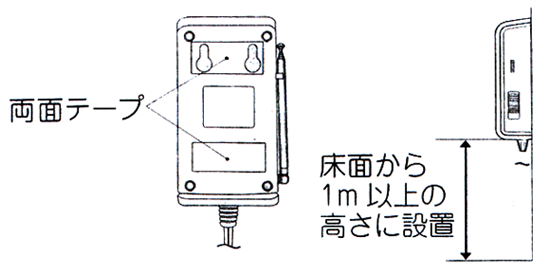

壁面で使用

付属の両面テープ、または付属のビスを使って壁面に固定して利用します。
床から1mの高さに設置がメーカー推奨です。

ホームガード 受信チャイムを両面テープで壁面に

ホームガード 受信チャイムを壁面でネジ止め

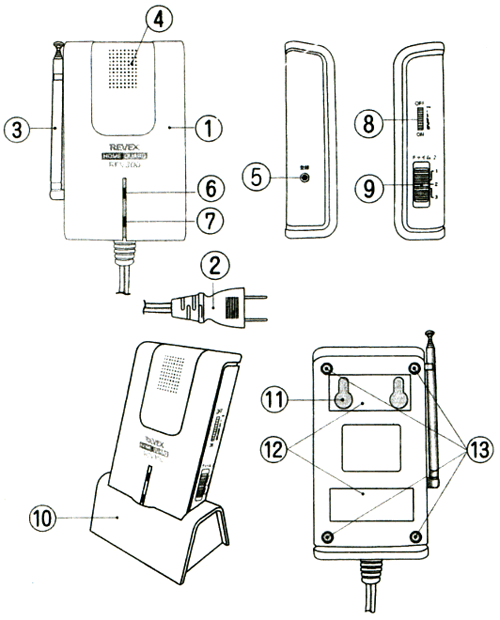

ホームガード 受信チャイム REV300の各部の名称

ホームガード 受信チャイム REV300の各部の名称



ホームガードのグループ分けについて

ホームガード送信機は、それぞれ固有のデジタルIDを持っています。
受信機では登録した送信機からだけの電波を受信しますので、グループ分けが可能です。
電波の届く範囲でも、登録以外の送信機からは受信しませんので、混信の心配がありません。

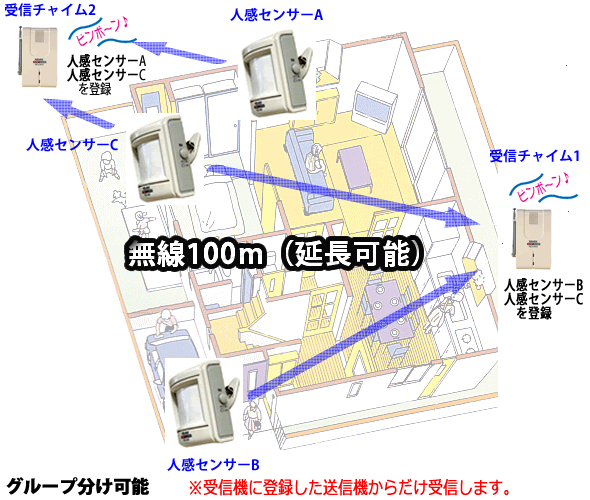

ホームガードのグループ分け例



ホームガードの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。

使用環境について

電波到達距離は、屋外で見通し200m、室内では100mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。


周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2m以内にある。
鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる。
近くに医療機器、電波基地や無線局などがある。
近くに直流電圧を駆動するベルやモーターなどの機器が動作してる。



ホームガード 人感センサーセット REV340のパッケージ

REV340のパッケージ

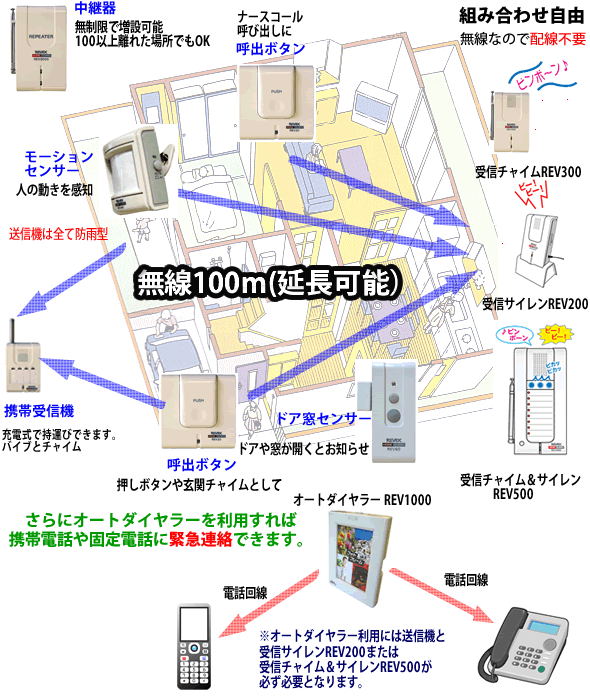

ホームガードのシステムアップ

携帯タイプの受信器や、場所表示ランプ機能、携帯への転送、センサーとの併用に対応

ホームガードの用途

ホームガード Home Guard の利用例

ホームガード Home Gurad システム
