HGシリーズ 受信チャイム&サイレン Revex R-REV-500

音色と表示ランプで、送信元を区別できます。

飲食店の各テーブルからの呼び出し、グループホームや施設、会社、学校にも便利

HGシリーズ 受信チャイム&サイレン R-REV-500の利用例

受信チャイム&サイレン R-REV-500の利用例

送信機からの電波を受信するとチャイム又はメロディー音とブルーLEDでお知らせします。
音量調整、音量オフ可能 高音質設計

表示ランプと音色の違いで、どこからの送信かを最大8種類まで区別できます。

ホームガード Home Gurad システム

 HGシリーズのシステム一覧を見る

HGシリーズ  受信チャイム&サイレン R-REV-500の基本仕様

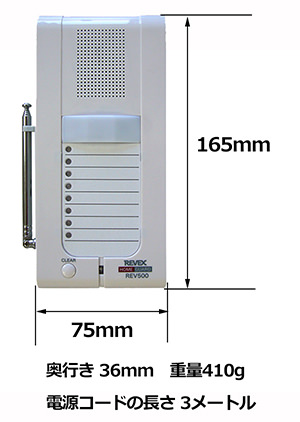

受信チャイム&サイレン 寸法図

商品名 HGシリーズ 8チャンネル 受信チャイム&サイレン
販売元 リーベックス株式会社
商品コード 商品番号:30176 R-REV-500
サイズ 165(H) x75 (W) x 36 (D)mm(突起含まず)  約410グラム(コードを含む)
アンテナ 伸縮ロッドアンテナ 短縮時91.5mm 伸張時346mm 外形寸法6φmm
材質 ABS樹脂
音量 チャイム 0~85dB/1m サイレン 0~90db/1m
チャイム CH1 ピンポン(4秒) CH2 ウエストンミンスター(8秒)
CH3 エリーゼのために(14秒)  CH4 メモリー(13秒)
CH5 ラブロマンス(12秒)  CH6グリーンスリーブス(14秒)
CH7 タイタニック(10秒)  CH8 リトルマーメイド(10秒)
動作表示LED 電源オン、受信時、登録時に点滅・点灯します。
LEDランプ表示 フラッシュLED 受信時に30秒間点滅
チャンネルLED 該当のLEDがクリアボタンを押すまで点滅を続けます
使用電波 426.8375MHz
受信チャンネル 8チャンネル 各チャンネル5コードまで 計40コード
電源 AC100V 50/60Hz 電源コード長3m
消費電力

5.5W以下 (チャイム動作時)  1.5W以下 (待機時)

設置場所 室内 使用温度範囲 0℃ ~ 45℃
セット内容 本体1台 専用スタンド1個 取付ねじ2本 両面テープ2枚
ネームプレート交換用紙3枚  取扱説明書

何台でも増設可能、後から追加もOk

HGシリーズ 押しボタン送信機

HGシリーズ モーションセンサー送信機

HGシリーズ 開閉センサー送信機

何台でも増設可能、後から追加もOk

HGシリーズ 8CHチャイム受信機

電波の届かない時には中継機で延長可能
中継機の追加台数制限はありません

HGシリーズ 専用中継機

9V アルカリ乾電池

HGシリーズ 受信チャイム&サイレン R-REV-500の特徴

  • 用途の応じて3つのモードの切換ができます。チャイムモード、即時アラームモード、遅延アラームモード
  • チャイムモード チャイム音と青色LEDの点滅でお知らせ (来客通知 呼び鈴 侵入監視 徘徊防止)
  • 即時アラームモード すぐに20秒間サイレンが鳴り続けます。 (防犯用途 侵入者の監視 威嚇)
  • 遅延アラームモード 15秒後に20秒間サイレンが鳴り続けます。(外出時 夜間 閉店時の防犯)
  • 音色の違いと表示ランプでどこの送信機かを区別できます。
  • 表示ランプはクリアボタンを押すまで点灯し続ける履歴モード、一定時間で消えるモードの切換可能
  • 登録した送信機からの電波のみを受信します。登録は各チャンネル5台の最大40台可能です。
  • 送信IDは127万通り、デジタルID方式で混信がありません。
  • 音量調整可能、チャイム 0~85dB/1m サイレン 0~90db/1m
  • 電源はAC100V(コンセント)、電源ケーブルは3mです。
  • チャイムは8つから選択できます。
  • 送信機ごとにチャイム音色を変えることができます。(最大8種類)
  • チャイム : 来客通知 来店通知 呼び鈴 ドアベル
  • 防犯 : 一般家屋 マンション。店舗、オフィス、工場、学校。塾、幼稚園 立ち入り禁止警告 侵入者検知
  • 介護 : 要介護者、病人、別部屋の老人、ベット脇、介護施設、ナースコールとして
  • 連絡 : 2世帯住宅、1階と2階 母屋と離れ、浴室、店舗、事務所、農家、倉庫、工場、ビル内、マンション

HGシリーズ 受信チャイム&サイレン R-REV-500の音色について

クリックすると音色を聞くことができます。
信号を受信すると、各チャンネル毎に決められた  鳴動時間のあいだ鳴り続けます。

チャイム音のサンプルはここをクリック
▶をクリックするとチャイム音を再生します
  • 1. ピンポン(4秒)
  • 2. ウエストンミンスター(8秒)
  • 3. エリーゼのために(14秒)
  • 4. メモリー(13秒)
  • 5. ラブロマンス(12秒)
  • 6. グリーンスリーブス(14秒)
  • 7. タイタニック(10秒)
  • 8. リトルマーメイド(10秒)
チャイム音のサンプル
▶をクリックするとチャイム音を再生します
1. ピンポン(4秒)
2. ウエストンミンスター(8秒)
3. エリーゼのために(14秒)
4. メモリー(13秒)
5. ラブロマンス(12秒)
6. グリーンスリーブス(14秒)
7. タイタニック(10秒)
8. リトルマーメイド(10秒)

HGシリーズ 受信チャイム&サイレン R-REV-500の設置について

卓上で使用

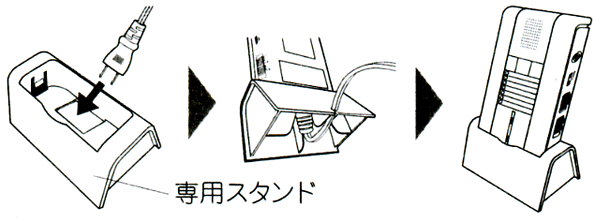

専用スタンドを利用

付属のスタンドを使って卓上に置くことができます。
※スチール製(金属の)家具の上で使用されると、電波が届きにくくなります。

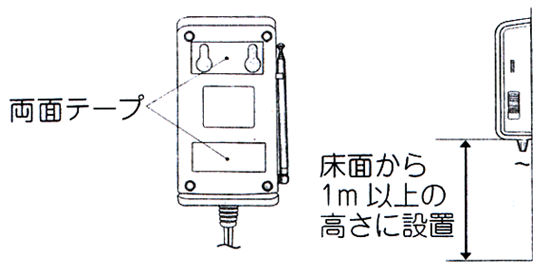

壁面で使用

付属の両面テープ、または付属のビスを使って壁面に固定して利用します。
床から1mの高さに設置がメーカー推奨です。壁面に設置方法

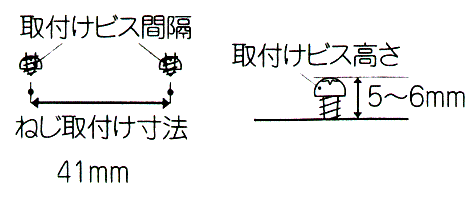

取付ビスの設置方法

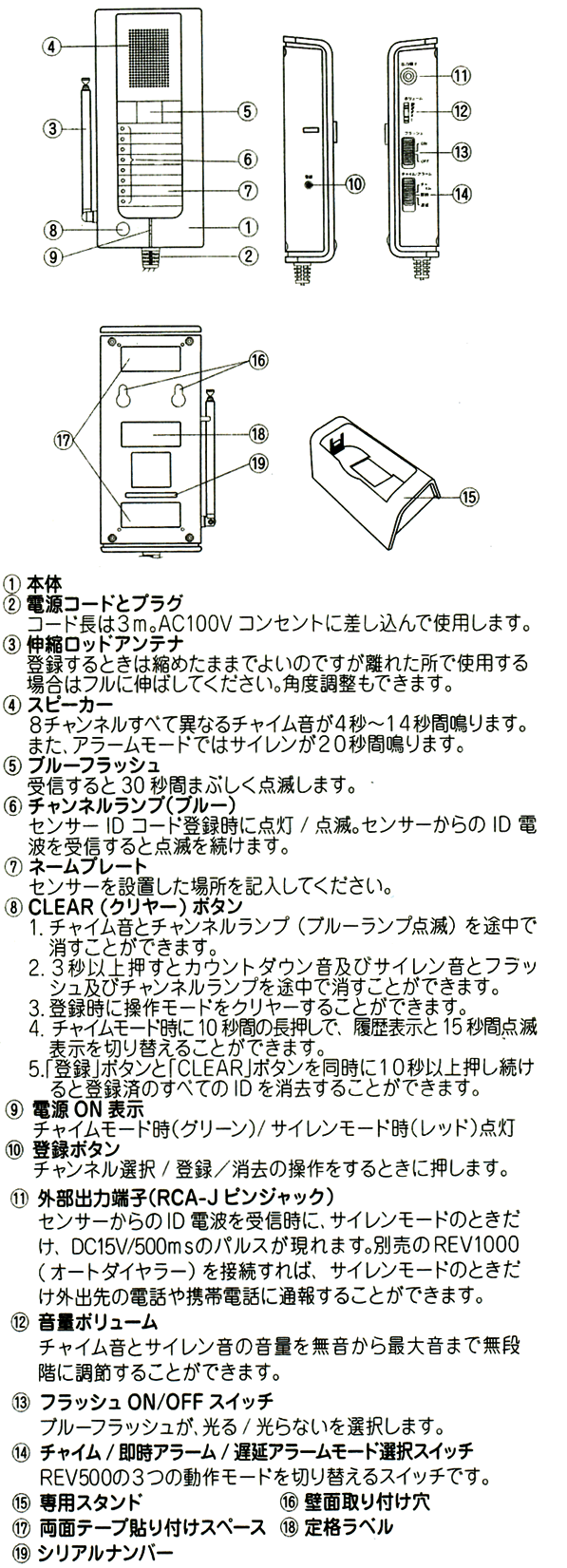

HGシリーズ 受信チャイム&サイレン R-REV-500の各部の名称

受信チャイム&サイレン R-REV-500の各部の名称

1.受信チャイム本体 2.電源コード(3m)とプラグ 3.伸縮ロッドアンテナ(角度調整可能)
4.スピーカー 5.登録ボタン 6.登録表示LED(赤色) 7.表示LED(青色)
8.ボリューム 9.チャイム音選択スイッチ 10.専用スタンド
11.壁面取付穴 12.両面テープ取付スペース 13.卓上設置脚

HGシリーズ 受信チャイム&サイレン R-REV-500の注意点

  • 1度受信してチャイムやサイレンが鳴ると、鳴ってるあいだは次の受信を受付ません。
  • 送信機が近すぎる場合(1m以内)は、受信できない場合があります。
  • 同時に2つ以上の送信機が動作した場合、うまく動作しない場合があります。

HGシリーズの利用例

ホームガードの用途

ホームガード Home Guard の利用例

HGシリーズのグループ分けについて

HGシリーズ送信機は、それぞれ固有のデジタルIDを持っています。
受信機では登録した送信機からだけの電波を受信しますので、グループ分けが可能です。
電波の届く範囲でも、登録以外の送信機からは受信しませんので、混信の心配がありません。

ホームガードのグループ分け例

HGシリーズの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。

HGシリーズの電波到達距離について

小電力電波と微弱電波の違い

HGシリーズは小電力電波(デジタルID信号)を利用した商品です。

微弱電波(無線10mタイプ)は大変弱く、妨害電波の多い環境ではトラブルが多発する可能性があります。
微弱電波は電波が弱く、チャンネル数が少ないことが原因です。

小電力電波は最大10mAと微弱電波と比べると遥かに強力です。
HGシリーズはデジタルID信号ですから、混信や妨害電波に対して強く安定した通信ができます。

使用環境について

電波到達距離は、屋外で見通し200m、室内では100mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。


周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2m以内にある。
鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる。
近くに医療機器、電波基地や無線局などがある。
近くに直流電圧を駆動するベルやモーターなどの機器が動作してる。
