ワイヤレスチャイム ホームガード 人感センサー送信機 REV40 の通販

HGシリーズ モーションセンサー Revex R-REV-40

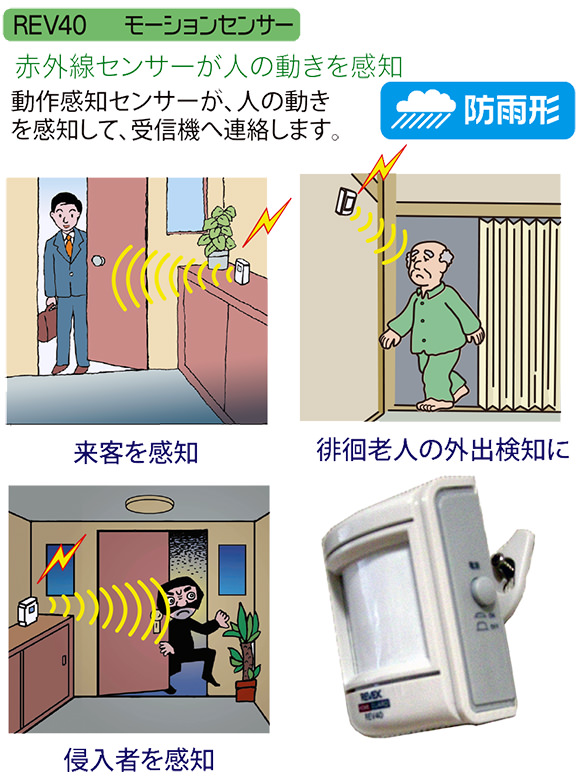

人の動きを感知してお知らせ 来客・防犯・徘徊防止に便利

REV40
  • 人や車の動きに反応します。 検知エリアを調整できます
  • 防雨タイプなので雨のかかる屋外に設置可能 取付金具付属
  • 電池式なので場所を選びません 壁面、天井、据え置きに対応
  • 無線国内最長の100メートルで、さらに延長可能 しかもリーズナブル

来客、空き巣防止、徘徊防止にREV40

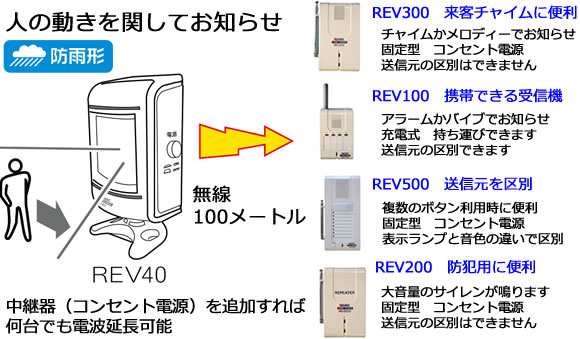

用途に合わせて4種類の受信機と組み合わせ自由

REV40は用途に合わせてR-REV-300 R-REV-100 R-REV-500 REV400と組み合わせます

複数のセンサー、チャイムを組み合わせる事ができます。
受信チャイムは据え置き型と携帯タイプがあります。送信元を区別できる受信チャイムもあります。

基本仕様

商品名 HGシリーズ モーションセンサー 送信機 Revex REV40
壁面に取り付けた場合

Revex REV40 据え置き
据え置きの場合
型番 Revex R-REV-40
JANコード 4943125708016
メーカー リーベックス株式会社
サイズ 90(H) x 62 (W) x 45 (D) mm
重量 約185グラム(電池を含まず)
電源 9V アリカリ角型電池1個 (別売)
電池寿命 1日に10回作動して約6ヶ月以内 (20℃時)
消費電流 20mA(送信時) 30μA以下 (待機時)
送信出力 10mW以下
電池切れ表示 LED点滅(2〜4秒ごとの0.1秒点灯)
動作表示 送信時LED点灯 (約2秒間)
検出範囲 水平方向 90度 垂直方向 30度
8m(設置高さ1.8m時) 5m(設置高さ1m時)
材質 ABS樹脂
使用電波 426.8375MHz
設置場所 屋内 屋外
使用温度範囲 -20℃ 〜 45℃ (湿度90%以下)
防水性 IP44防滴 (防沫)構造
セット内容

本体1台 取付専用マウント1つ
取付ねじ2本 レンズフード2枚
取扱説明書

モーションセンサー Revex R-REV-40は単体では利用できません。
別売のHGシリーズ 送信機と組み合わせ利用します。
HGシリーズ以外の他のシステムとは互換性がありません。

ホームガード 人感センサーREV40 のお買い物


HGシリーズ モーションセンサー送信機の商品写真
  • HGシリーズ モーションセンサー送信機
  • R-REV-40
  • 屋外OKの人感センサー
    電池式(別売) 取付金具付属
  • 7,800円
  • (税込)
在庫数 5

購入数量

HGシリーズ 受信チャイムの商品写真
  • HGシリーズ 受信チャイム
  • R-REV-300
  • 電源100v 専用スタンド付属
    チャイム・メロディでお知らせ
  • 6,400円
  • (税込)
在庫数 8

購入数量

HGシリーズ 専用中継機の商品写真
  • HGシリーズ 専用中継機
  • R-REV-2000
  • 電源100v 室内専用
    電波延長、何台でも増設可能
  • 12,800円
  • (税込)
在庫数 4

購入数量

9V アルカリ乾電池の商品写真
  • 9V アルカリ乾電池
  • OHM 6LR61
  • 送信機用電池 1台に1個利用
  • 350円
  • (税込)
在庫数 12

購入数量

HGシリーズ モーションセンサー Revex R-REV-40の特徴

別売のHGシリーズ受信機と組み合わせて利用します。単体ではご利用になれません。

  • センサー感知位置に人が入ると、別売りのシステム親機でお知らせまたは威嚇します。
  • 電源オン・オフスイッチがモーションセンサー本体側面にあります。
  • 信号送信時にはLEDが約2秒間点灯します。
  • 設置場所は玄関、廊下、オフィスやショップの入り口・裏口、ベットサイドなど
  • モーションセンサーとは人体から出る赤外線の動きを監視するセンサーです。
壁面に設置 天井に設置
壁面設置例 天井設置例

電波到達距離の目安

ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。()内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (100m) ○ (80m) ○ (60m)
鉄筋(一般住居) ◎ (90m) ○ (70m) △ (50m)
鉄筋(ビル・学校) ◎ (80m) ○ (60m) △ (40m)

4階以上に関しては2階ないし3階に中継機が必要となる可能性が高いです。
中継機(REV4000)を利用すれば無制限に延長可能です。 中継機は室内専用でコンセントの電源が必要です。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

HGシリーズ モーションセンサー Revex R-REV-40の利用例

防犯 空き巣防止 侵入防止に

  • 一般家庭 店舗、オフィス、工場、学校、塾、幼稚園、侵入者検知、
    立入禁止警告
  • 不正侵入防止 空き巣対策

来客チャイム 来店通知として

  • 店舗、会社、家庭、ショップ、病院、寺院、学校の来客チャイム
  • 駐車場や出入り口の車の入出庫
  • 来客チャイム 来店通知
    ホテルの入り口店舗やホテルの出入口に

徘徊防止など介護に

  • 要介護者、、病人、別部屋の老人、ベット脇、介護施設、徘徊老人の外出検知
  • 離床転倒防止用や徘徊防止用として
  • 徘徊防止 ベットからの転落の知らせ

HGシリーズ モーションセンサー R-REV-40の検出範囲

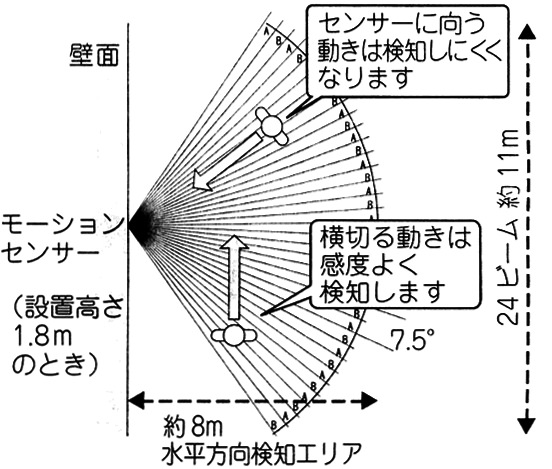

水平方向のセンサー検出範囲

センサー検出範囲 水平

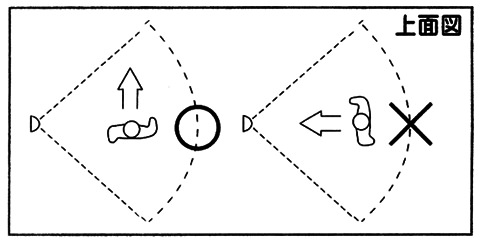

センサー検出範囲 上面図

人が感知エリアを横切るように取り付けてください。

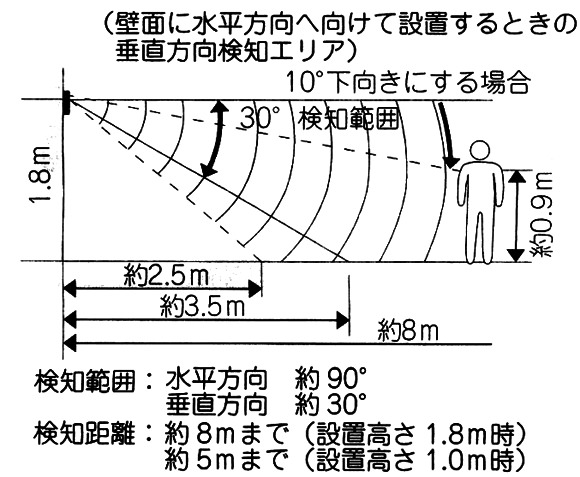

垂直方向のセンサー検出範囲

センサー検出範囲 垂直

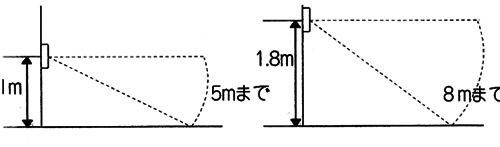

センサー検出範囲 高さによる距離の違い

床面から1mの高さへの設置がメーカー推奨となります。

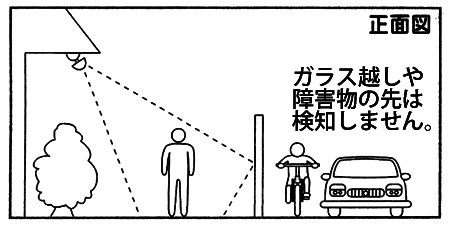

センサー検出範囲 正面図

※モーションセンサーはガラス越しや障害物の先は感知しません。

人感センサー R-REV-40の設置方法

REV40の背面 壁面に設置例
ブラケットを背面に取り付けて壁などに固定 出入り口付近の壁に取り付け

壁面や天井に設置する場合

壁面に設置する場合

1.マウントを付属のねじで壁面に固定。 2.マウントにセンサーをはめ込みロックします。

センサー裏面にマウントを取り付け壁面に設置例

センサー裏面にマウントを取り付け、壁面に設置

天井に設置例

天井にも設置できます

机や棚の上にスタンドとして使用する場合

机や棚の上にスタンドとして使用する場合

センサー底部のスタンド取付け部にマウントを固定し、スタンドして利用できます。

机や棚の上にスタンドとして使用

モーションセンサーの方向調整

モーションセンサーの方向調整

上下左右に微調整することができます。

検知範囲の調整

レンズフードを利用して検知範囲を縮小・制限

付属のレンズフードを利用して検知範囲を縮小・制限することができます。

付属のレンズフードを利用

HGシリーズ モーションセンサー R-REV-40の便利な利用方法

付属のレンズフードを利用して検知エリアを絞って利用できます。

店舗やホテルの出入り口の把握として 店舗やホテルの出入り口の把握として
離床転倒防止用や徘徊防止用として 離床転倒防止用や徘徊防止用として

HGシリーズ モーションセンサー R-REV-40の各部の名称

ホームガード モーションセンサー REV40の各部の名称

1.センサー送信機本体 2検知レンズ 3.表示ランプ(送信表示・電池切れなど) 4.レンズフード取付溝
5.電源スイッチ(オン・オフ) 6.認証ラベル 7.壁面マウント取付Google Analytics 8.電池カバー 9.電池カバーねじ
10.スタンド取付穴 11.レンズフード 12.ねじ取付穴
13.壁面・スタンド共用マウント 14.角度調整ボールマウント 15.壁面取り付けネジ

HGシリーズ モーションセンサー R-REV-40の注意点

  • センサーは1度感知すると、約12秒間は感知しません。
  • モーションセンサーは防雨型ですが、できるだけ直接雨のかならない場所へ設置してください。
  • 金属面に接近して設置すると電波が届かない場合があります。
  • ペットや小動物などにも反応する場合があります。
  • エアコンの熱風、暖かい風、排気ガス、動いてる自動車、冷暖房室外機などにも反応する場合があります。

HGシリーズ モーションセンサー Revex R-REV-40の利用例

 モーション(人感)センサーと受信チャイムを各1台で利用する場合

rev340のみを利用

HGシリーズ モーションセンサーセットR-REV-340
 (モーション(人感)センサーR-REV-40 受信チャイムR-REV-300 各1台のセット)

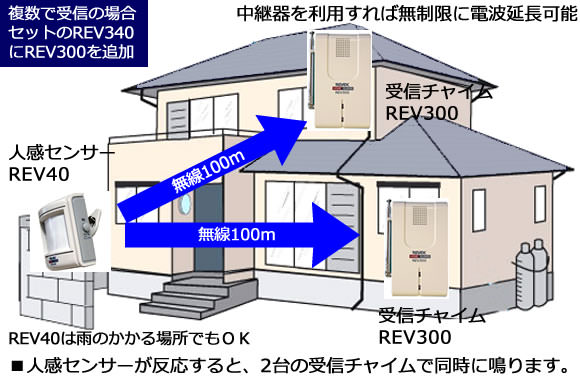

 モーション(人感)センサーとを複数の受信チャイムで受信する場合

中継機を追加して電波延長

HGシリーズ モーションセンサーセットR-REV-340
 (モーション(人感)センサーR-REV-40 受信チャイムR-REV-300 各1台のセット)に
受信チャイム R-REV-300を1台追加

複数のモーションセンサーを利用する場合

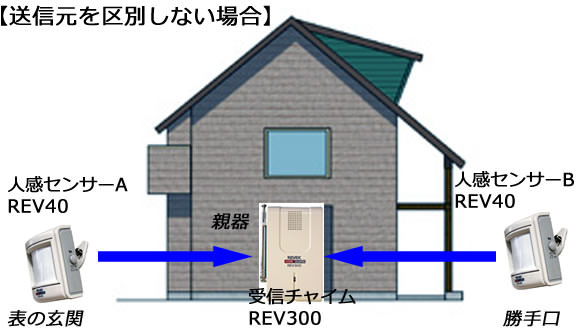

送信元を区別しない場合

送信元を区別しない場合

1台の受信チャイムに最大20台のモーションセンサーR-REV-40を登録・利用できます。

HGシリーズ モーションセンサーセットR-REV-340
(モーションセンサーR-REV-40 受信チャイムR-REV-300 各1台のセット)に
モーションセンサーR-REV-40を1台追加

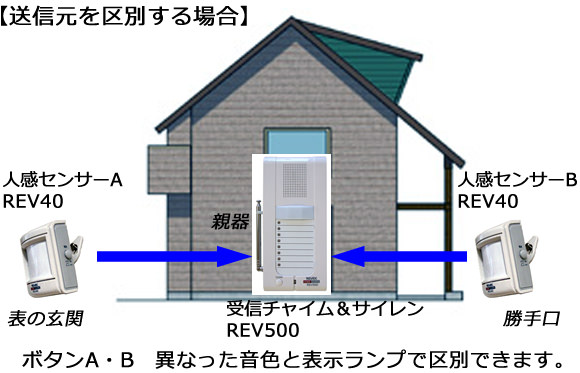

送信元を区別する場合

送信元を区別する場合

1台のR-REV-500で8種類の区別ができます。
各チャンネルに5台 最大40台のモーションセンサーを登録・利用できます。

HGシリーズ モーションセンサーセットR-REV-340
(モーションセンサーR-REV-40 受信チャイムR-REV-300 各1台のセット)に
モーションセンサーR-REV-40を1台追加

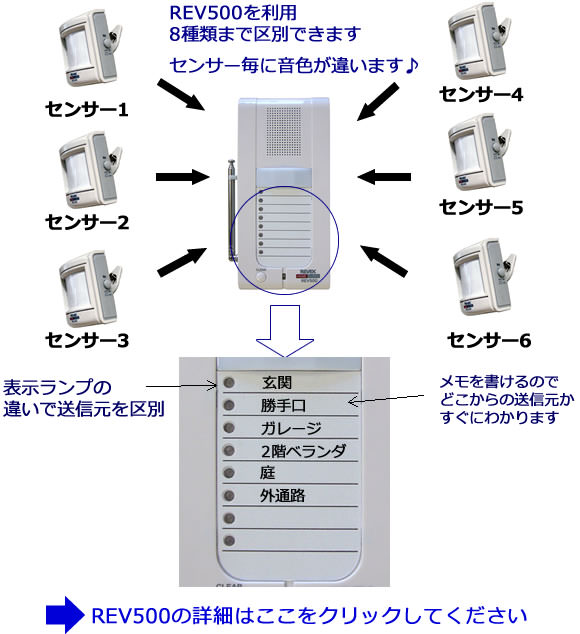

複数のセンサー受ける場合の利用例

別売の受信チャイム&サイレン Revex R-REV-500を利用すれば、送信元を区別できます。

飲食店 レストラン などでの利用例

複数のセンサーで来店通知

老人ホーム 宿泊施設などの利用例

R-REV-500を増設すれば、9個以上も送信元の区別ができます。

携帯用 受信チャイムの利用

別売の携帯受信チャイムR-REV-100を組み合わせれば、受信機を持ち運びできます。

携帯チャイムR-REV-100でも受信可能

中継器の利用

別売の中継器R-REV-4000を利用すれば、電波を延長することができます。

中継機を利用すれば、電波を延長することができます。

携帯電話や違う場所の電話に連絡

別売のオートダイヤラー(自動通報装置) Revex R-REV-1000を利用すれば、携帯や違う場所の電話に連絡。

オートダイヤラーを利用すれば、携帯電話やスマホ、離れた場所の固定電話に通報できます

HGシリーズの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。

HGシリーズの使用環境について

電波到達距離は、見通し00mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。

  • 周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
  • カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
  • パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2m以内にある
  • 鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる
  • 近くに医療機器、電波基地や無線局などがある
  • 近くに直流電圧を駆動するベルやモーターなどの機器が動作してる
