HGシリーズ 中継機 Revex R-REV-2000

HGシリーズ 中継機 R-REV-2000の利用例

ホームガード Home Guardの特徴

直接電波の届かない場合に、中継機を間に置くことで電波到達距離を延長することができます。

増設台数は無制限です。障害物がある場合、広大な場所、ビルやマンションの上下階の連絡に便利です。

ホームガード Home Gurad システム

 HGシリーズのシステム一覧を見る

当日出荷商品

HGシリーズ  中継機 R-REV-2000の基本仕様

商品名 HGシリーズ 中継機
販売元 リーベックス株式会社
型番 Revex R-REV-2000 商品コード 4943125708085
サイズ 115(H) x 64 (W) x 30 (D)mm(突起含まず)  約263グラム(コードを含む)
アンテナ 伸縮ロッドアンテナ 短縮時91.5mm 伸張時346mm 外形寸法6φmm
材質 ABS樹脂
動作表示LED 電源オン、送信時に点灯します。
使用電波 426.8375MHz
送信出力 10mW以下
電源 AC100V 50/60Hz 電源コード長3m
消費電力 1W以下 (待機時)
設置場所 室内 使用温度範囲 0℃ ~ 45℃
セット内容 本体1台 木ネジ2本 両面テープ2枚 取扱説明書

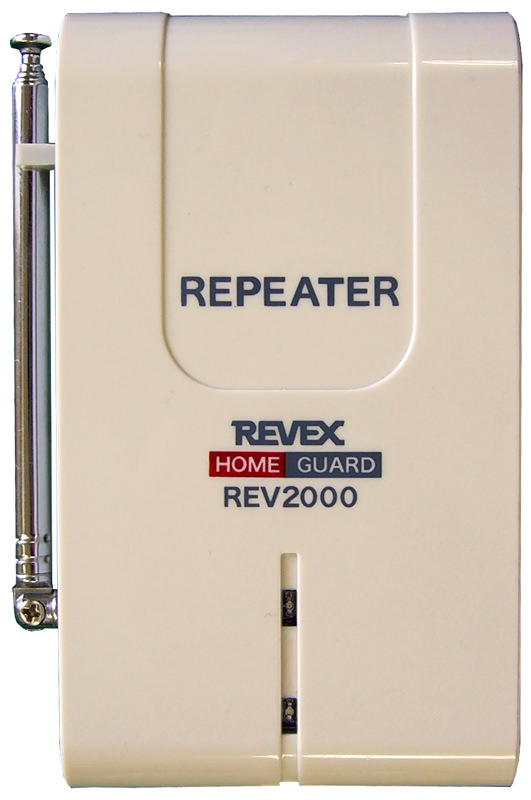

中継機 REV2000の画像  中継機 REV2000
 拡大写真を見る

HGシリーズ 専用中継機

HGシリーズ 中継機 R-REV-2000の特徴

  • 送信機からの電波を受信すると、再送信します。
  • ID登録の必要はありません。
  • 増設台数は無制限
  • HGシリーズの信号のみを中継します。
  • 電源はAC100V(コンセント)、電源ケーブルは3mです。

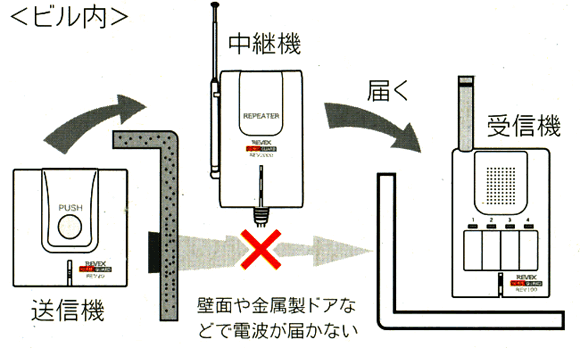

ホームガード 中継機 REV2000の利用例1

ビルやマンション内で、壁面や金属製ドアの影響を受電波が届かない場合

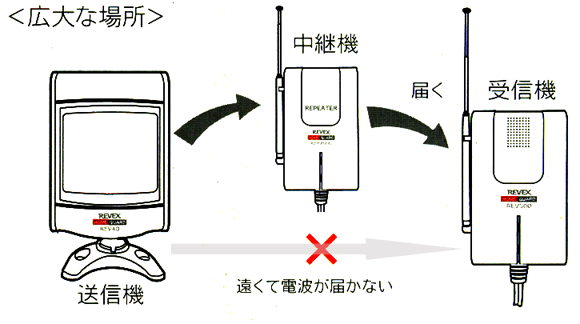

ホームガード 中継機 REV2000の利用例2

広大な場所で遠くて直接電波が届かない場合

HGシリーズ 中継機 R-REV-2000の設置について

付属の両面テープ、または付属のビスを使って壁面に固定して利用します。

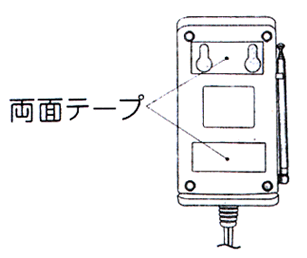

ホームガード 中継機 REV2000を両面テープで設置

ホームガード 中継機 REV2000を壁面でネジ止め

ビル内では、廊下、会談質、窓際など天井に近い見通しのよい場所が設置に適しています。

※室内に設置できない場合は、プラスチック製の防水ボックスなどを利用し絶対に濡れないようにしてください。

HGシリーズ 中継機 R-REV-2000の各部の名称

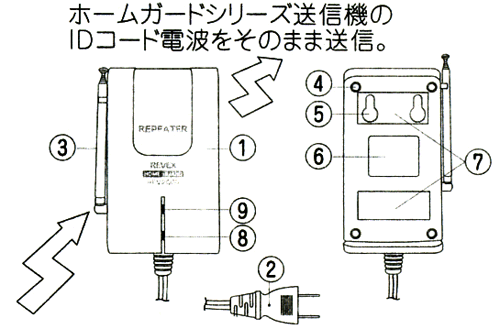

ホームガード 中継機 REV2000の各部の名称

1.中継機本体 2.電源コード(3m)とプラグ 3.伸縮ロッドアンテナ(角度調整可能)
4.机上設置脚 5.壁面取付穴 6.認証ラベル 7.両面テープ取付スペース
8.電源オン表示(青色LED) 9.送信表示(赤色LED)

HGシリーズ 中継機 R-REV-2000の注意点

  • 1度受信して送信すると、送信時約2秒間、休止時約2秒以上は次の受信を受付ません。
  • 電波状況が良好な場合は、中継機を利用しないでください。
  • 必要以上に中継機を利用しないでください。
  • 同時に2つ以上の送信機が動作した場合、うまく動作しない場合があります。

HGシリーズの利用例

ホームガードの用途

ホームガード Home Guard の利用例

HGシリーズのグループ分けについて

HGシリーズ送信機は、それぞれ固有のデジタルIDを持っています。
受信機では登録した送信機からだけの電波を受信しますので、グループ分けが可能です。
電波の届く範囲でも、登録以外の送信機からは受信しませんので、混信の心配がありません。

ホームガードのグループ分け例

HGシリーズの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。

HGシリーズの電波到達距離について

小電力電波と微弱電波の違い

HGシリーズは小電力電波(デジタルID信号)を利用した商品です。

微弱電波(無線10mタイプ)は大変弱く、妨害電波の多い環境ではトラブルが多発する可能性があります。
微弱電波は電波が弱く、チャンネル数が少ないことが原因です。

小電力電波は最大10mAと微弱電波と比べると遥かに強力です。
HGシリーズはデジタルID信号ですから、混信や妨害電波に対して強く安定した通信ができます。

使用環境について

電波到達距離は、屋外で見通し200m、室内では100mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。


周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2m以内にある。
鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる。
近くに医療機器、電波基地や無線局などがある。
近くに直流電圧を駆動するベルやモーターなどの機器が動作してる。
