炎センサー 屋外型 FS-6000A

炎センサー(屋外型) FS-6000A

炎センサー(屋外型) FS-6000Aの基本仕様

防雨型で屋外に設置できます。放火対策、禁煙、火気厳禁エリアでの警告用としてご利用いただけます。

商品名 炎センサー(屋外型) 炎センサー(屋外型) FS-6000A
型番 FS-6000A
メーカー 竹中エンジニアリング株式会社 Takex
サイズ 115(W)×172(H)×289(D)mm
約1,200g
電源 AC100V 50/60Hz
消費電流 監視時3W・警報時10W
設置場所 屋内・屋外(防雨構造・IP33相当)
使用可能温度 −20℃〜+50℃
検知方式 紫外線検出方式
(検出波長185〜260mm)
検知距離 10m(正面でライター炎7cm)
30m(正面にて15cm角のノルマルヘプタン火皿の炎
:炎高約60cm)
検知指向角 垂直方向:約75°水平方向:約100°
用途 火災防止 火気厳禁・喫煙禁止の警告
放火防止
検知感度 2段階(H[100%]、L[50%])
音圧 音量ボリュームにて調整可(無音〜100dB/m)

炎センサー(屋外型) FS-6000Aのお買い物


0120-99-88-99
取寄せ商品

炎センサー(屋外型) FS-6000Aの基本動作

  • 7cmの炎を10m先で瞬時にキャッチする炎センサー
  • 屋外型なので、放火対策に最適
  • 炎に含まれている紫外線を検知し、小さな炎がでた瞬間に動作し火炎になる前に警報を出力します。
  • 警告がなるまでの炎の継続時間を検知タイマー1秒、6秒、15秒、30秒の4段階切替式で設定できます。
  • 4段階の検知タイマー設定と感度ボリュームによる感度調整(40%〜100%)ができます。
  • 新開発の紫外線環境モニター機能搭載
  • 5mコンセントプラグ付き電源コード
  • 音量調整:音量ボリュームにて調整可(無音〜100dB/m)(ボリューム最大でセンサ正面1mにて)

メッセージ内容

メッセージは3種類から選択できます。

●禁煙報知(出力時間:約6秒)
「(ポーン)ここは禁煙になっております。お煙草はど うぞご遠慮ください。」
●火気厳禁報知(出力時間:約7秒)
「(ポーン)ここは火気厳禁です。所定場所以外の火気 の使用は固くお断りいたします。」
●警報音(出力時間:約10秒)
「(ピピピピ…)」

炎は待てない

炎センサー(屋外型) FS-6000Aの特徴

  • 電源は、AC100Vタイプ 5mコンセントプラグ付き電源コード
  • 屋外設置が可能なスピーカ一体型ボディ そのままで屋外設置が可能です(防雨構造)
  • 新開発の紫外線環境モニター機能搭載
  • 周囲の紫外線源(誤動作要因)の強さをチェックでき、設置時や動作不安定時の確認が容易にできます
  • 感度設定(40%)〜H(100%)、検知タイマー設定4段階(1秒、6秒、15秒、30秒)
  • 警報ブザーは80dB以上の大音量(センサー正面1m)
  • 電池切れ報知 電池利用時に表示灯の点滅でお知らせします。
  • 外部出力を使っ て運用する場合には、警報音を停止した運用も可能。
  • 接点方式: 無電圧リレー接点(a接点)
  • 接点容量:AC100V/DC30V・5A(抵抗負荷)オフディレイ動作 約2秒
  • 外部電源使用時には、電源入力に応じた有電圧出力としても使用 可能です。(DC30V・50mA以下)
  • 電池切れ報知 単3アルカリ電池でお使いの場合は電池の消耗をブザーと表示灯でお知らせ
  • 始動報知 電源が投入された時にピピピという音で始動を報知します。

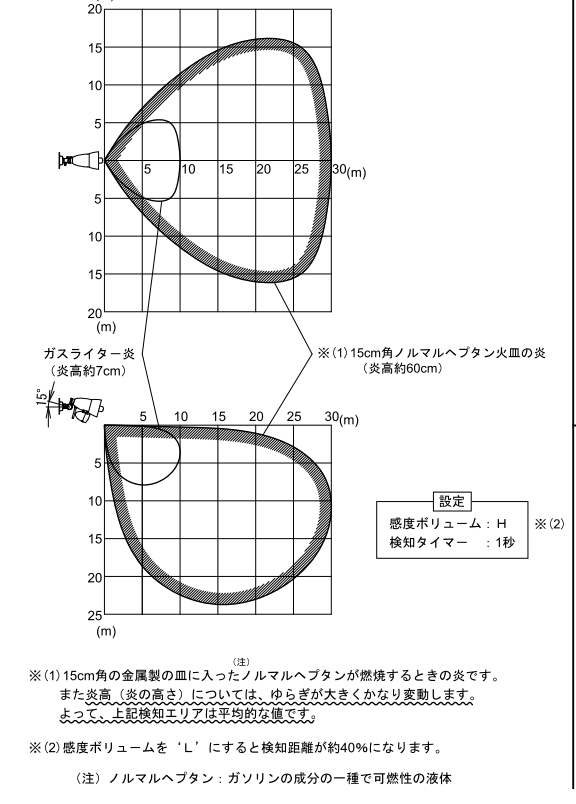

炎センサー(屋外型) FS-6000Aの検知範囲

検知エリア

角度調整 :垂直方向:下方90°(水平〜垂直) 水平方向:180°
付属のエリアマスクシールで、不要な検知エリアの削除も可能

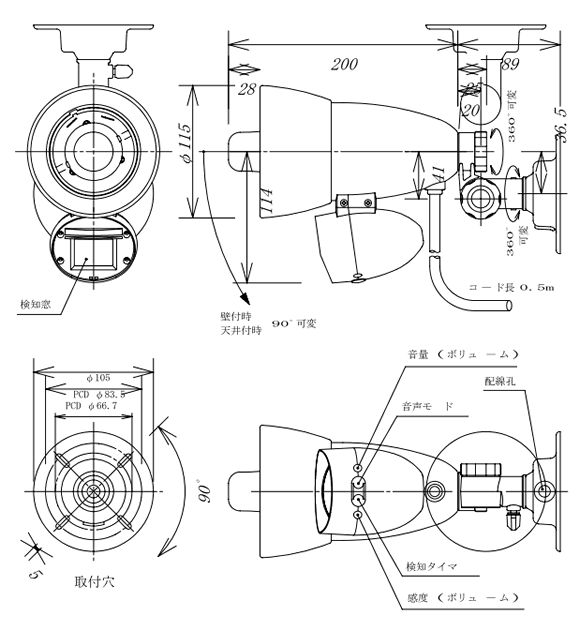

外見寸法図

外形寸法図

炎センサー(屋外型) FS-6000Aの付属品

取付フランジ 1個  エリアマスクシール1枚
タッピングネジ1種 φ4 X 30(SUS) 4本

炎センサー(屋外型) FS-6000Aの設置上の注意

※炎以外で検知するものが以下の通りありますので注意願います。

  • 建設現場内の溶接スパーク
  • 電車のパンタグラフからの電気スパーク
  • 高圧電線鉄塔からの電気スパーク
  • ハロゲン灯・水銀灯・殺菌灯・殺虫灯
  • 直接太陽光・雷の放電
