無線防犯設備 ハイアラーム3 防犯受信警報器 Delcatec SHA-500Z

ハイアラーム3　防犯受信警報器 Delcatec SHA-500Z

ハイアラーム3の電波到達距離は見通しで最大100ｍです。

電波の長い距離を希望される場合は「ホームガードシリーズ」（中継機で電波延長可能)がお勧めです。

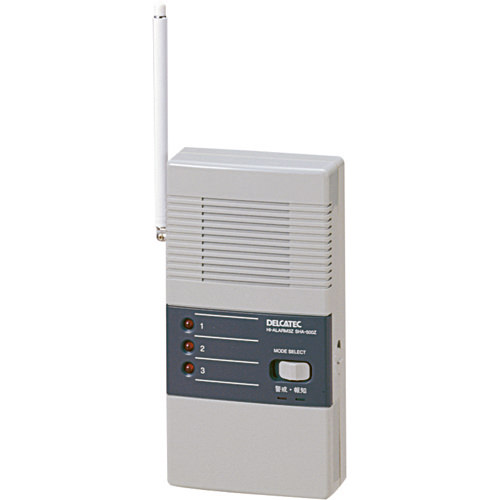

ハイアラーム3防犯受信警報器Delcatec SHA-500Z

本器は別売のハイアラーム3と組み合わせてシステムとして使用するものです。
単体でのご使用は出来ません。

※数量を20以上購入希望の方は、買い物かごの精算ページで数量変更できます。

ハイアラーム3防犯受信警報器Delcatec SHA-500Zの基本動作

• 送信部からの情報をチャイム音やアラーム音でお知らせします。
• 電波の最大到達距離は100mです。
• 送信部からの情報を3種類のチャイム音と光で区別してお知らせします。
• 無電圧リレー接点と有電圧リレーを装備してます。
• チャイム音設定時は音圧 約0〜75dB/m（可変） 出力時間 約2〜3秒
• アラーム音設定時は約75dB/m（固定） 出力時間　約3秒 〜　5分　（可変）

ハイアラーム3の商品一覧

組み合わせ自由です。送信機と受信器が、各1台以上必要となります。

防犯受信警報器SHA-300Xとの機能の差

留守時の防犯、長く音を鳴らしたい場合、表示ランプの違いで送信元を区別したい場合は、SHA-500Zがお勧めです。

来客チャイムの利用や送信機が単体の利用であれば、SHA-300Xが適しています。

ハイアラーム　組み合わせ例

ハイアラーム3システムの使用方法

• 送信器からの信号をキャッチすると、警報ランプと報知音でお知らせます。
• 侵入場所を3種類の音色と表示ランプの違いで判断できます。
• チャンネル警報ランプの横に付属の場所表示シールを利用すればさらに区別しやすくなります。
• アラーム音はピンポン、ポロロン、ピーピーの3種

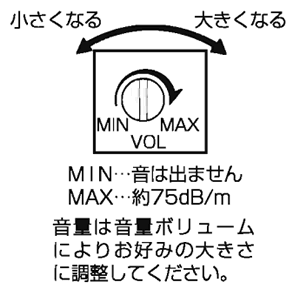

• 音量はつまみで調整できます。　0〜75dB/m（可変）
• 約3秒〜5分の間でアラーム音やベルの鳴る時間を調節します.
• セレクトスイッチを利用すれば32通りまでグループ分けができます。
• 電源コード長 約2m
• 無電圧リレー出力、IC接点(DC24V、AC50V、200mA最大)　出力時間 約3秒
• 有電圧(DC12V　700mA最大))リレー出力付、防犯ベルなどへ接続できます。
• 本商品は技術的条件適合認定を受けています。＜認定番号W96-0007-0＞

ハイアラーム3防犯受信警報器Delcatec SHA-500Zの特長

• 送信器からの情報を3種類のLEDランプで区別してお知らせします。
• 外出タイマ機能内蔵により外出時の警戒と在宅時の警戒が可能。
• 防犯報知モードと防犯警戒モード(ベル連動可能)の切り替えが可能
• 複数のセンサを設置の場合、発報させたいセンサーとさせたくないセンサーを選択することが可能
• 約3秒〜5分の間でアラーム音やベルの鳴る時間を調節します。
• 小電力で電波到達距離見通し100mを実現

使用方法

AC100コンセントに電源プラグを差し込むます。

電源スイッチをオンにすると、電源ランプが緑に点灯し、とピーと約1秒間音、操作確認音が鳴ります。

在宅警戒モードの詳細

• 警戒（外出）モード、報知（在宅）モードの２種類の動作モードがあります。
• 動作モードの切替はボタンでできます。

音の設定

• 在宅モード時はチャンネル毎に、異なった報知音を設定できます。
• 警戒モード時は、設定に関係なくアラーム音が鳴ります。

外出タイマー

• 外出タイマ、遅延時間機能により、外出時・帰宅時に自分で鳴ることがあるません。
• 外出タイマスイッチをオンにした時点から１分間はセンサからの受信をしません。
• 外出タイマ設置時は。センサからの信号を受信して3０秒後に報知します。

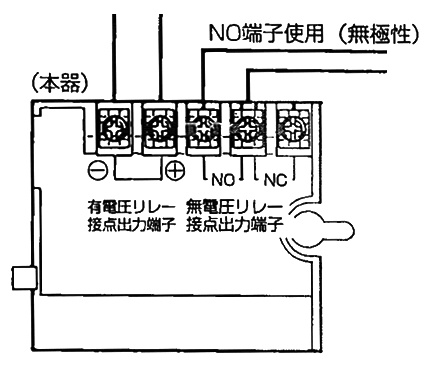

リレー出力

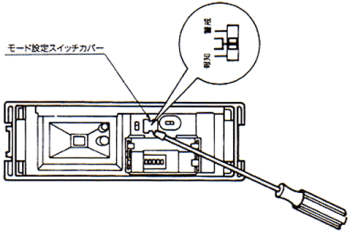

センサーSHA-100（別売）のモード設定

• センサ−送信部のモード設定により発報させたいセンサーの設定ができます。

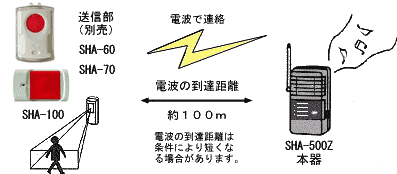

ハイアラーム3防犯受信警報器Delcatec SHA-500Zの使用例

ハイアラーム3送信機と組み合わせ自由

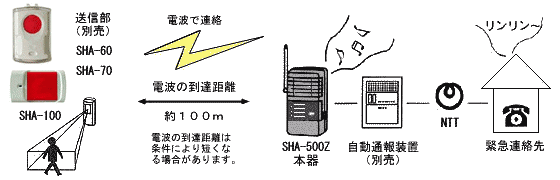

自動通報装置と連動

別売りの自動通報装置を利用すれば、携帯電話などに通報ができます。
※設置場所にて電話回線が必要となります。

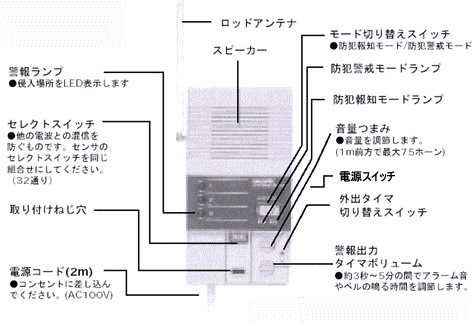

各部の名称

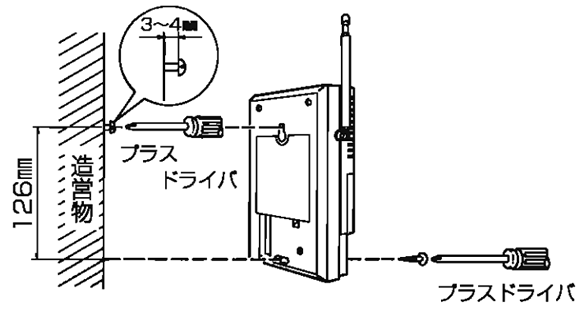

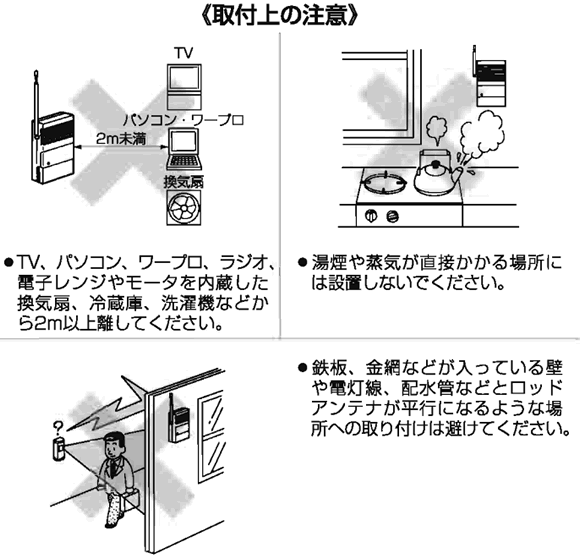

設置方法

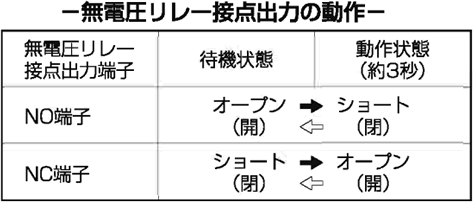

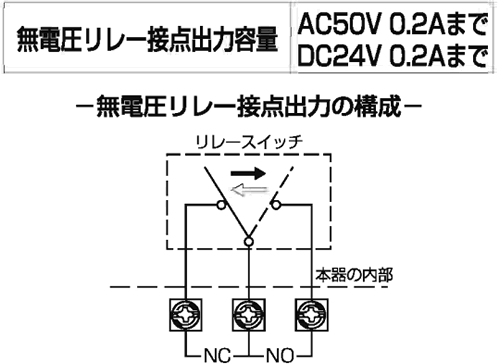

リレー接点出力

• 送信部からの信号を受信すると無電圧接点端子が動作します。
• 無電圧接点動作時間は3秒で、この時間が終わると待機状態に戻ります。
• 有電圧接点出力は警報出力タイマーボリュームで設定します。（約3秒〜5分）
• 有電圧リレー接点出力の定格はDC12V　70mAです。
• 動作状態でも防犯報知モードに奇異変えるとその時点で待機状態に戻ります。

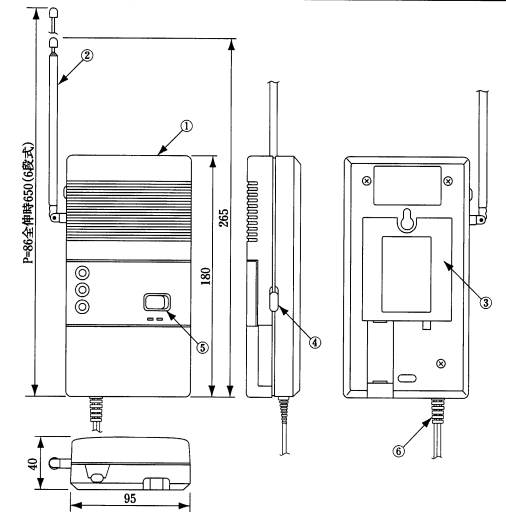

外形寸法図

パッケージ

302(H)×152(W)×73(D)mm
