車両の出入り、離床センサーに便利な赤外線ビームセンサーチャイム

赤外線ビームセンサーチャイム

見えない赤外線を横切ると反応するセンサー　単体でもOK

X90サムネール
  • 防犯に、離床の感知に、車の入出庫に便利。屋外もOK
  • センサーで音が鳴ります、音量調整、消音可能、16種類の音色内蔵
  • 受信機と組み合わせば、離れた場所に無線でお知らせ
  • 反応場所がハッキリとわかりやすいので誤動作が少ないセンサー

見えないビーム光線を横切ると日0六センサーが音で警告、同時に離れた場所にもお知らせします。

電波到達距離の目安

送信機と受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。（）内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (50m) ○ (40m) △ (30m)
鉄筋（一般住居） ◎ (50m) △ (30m) × (25m)
鉄筋（ビル・学校) ○ (40m) △ (30m) × (20m)

上記の()内の距離以上でご利用の場合、違う建物同士でのご利用、より確実な商品希望の場合には
本商品より電波到達距離（電波延長可能）が長い『ホームガードシリーズ』をおすすめします。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

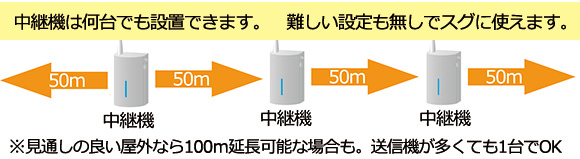

中継機

中継機を利用すれば、電波を延長できます。

中継機は何台でも利用可能です

無線チャイム　X50シリーズの音

16種類の音源が順番に鳴ります。音量を確認の上再生ボタンを押してください。

店長おすすめのポイント

■■　簡単設置　■■

    電源コンセントのある場所なら簡単に設置できます。単体でも利用できます。
  • 受信チャイムと組み合わせる場合は、無線タイプで面倒な配線工事が要りません、
  • 付属の取付プレートで、センサー本体と反射板を簡単に設置できます。
    赤外線ビームセンサーは雨のかかる場所にも設置できます。

■■　センサーのエリアがわかりやすい　■■

    センサー本体と反射板を結ぶ直線を横切ると反応します
  • センサーの検知エリアがわかりやすので、環境に合わせた設定ができます。
  • 入店チャイムの場合、入口通過に限定されるので買い回りのお客様に反応しません。

■■　自由な組み合わせ　■■

    赤外線ビームセンサーと受信チャイム、どちらも増設可能（台数無制限）、後からの追加も可能
  • 受信チャイムを利用の場合、センサー毎に音の種類変える事によりを送信元を特定できます、
  • 呼出ボタンや違う種類のセンサーと同時に利用できます　→　無線チャイムシステムx50

■■　いろんなシーンで　■■

  • 来客チャイム：お店、飲食店、自動ドア、エレベーターホール、ビル、病院、施設
  • 車の入出庫：駐車場、自動車の来客、車両の出入り、車の来店チェック）
  • 介護用途：ベッドの離床センサー、一般家庭、施設、老人ホーム、医療機関、徘徊防止にも便利
  • 防犯目的：侵入者、空き巣、不審者への威嚇、立入禁止区域への警告

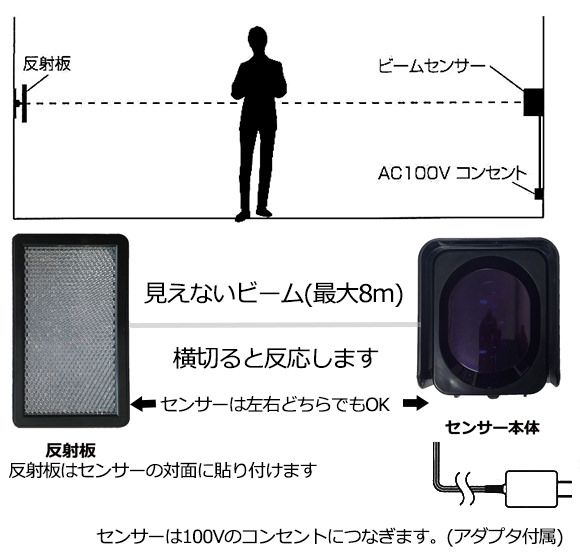

本体と反射板のあいだ(最大8メートル）の見えない1本のビーム（光線）を横切ると反応するセンサーです。

見えないビーム（最大8メートル）を横切ると反応します

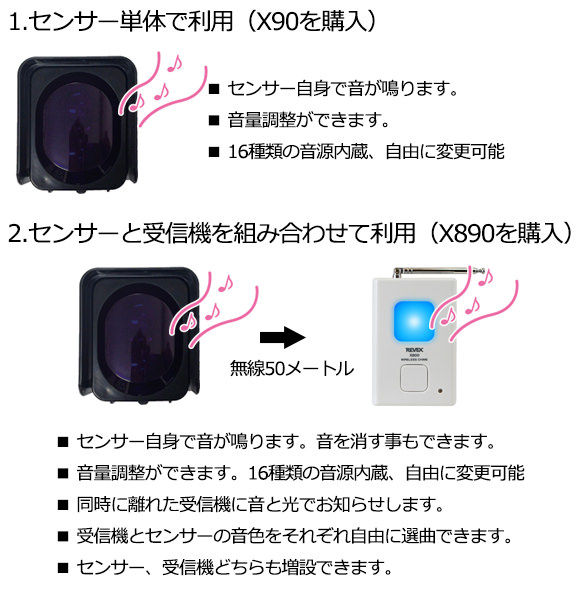

赤外線ビームセンサーチャイムの使用パターン

単体でも利用可能。受信チャイムと組み合わせることもできます。

1.センサーを単体で利用　2.センサーを受信チャイムと組み合わせて利用

赤外線ビームセンサーチャイムの画像

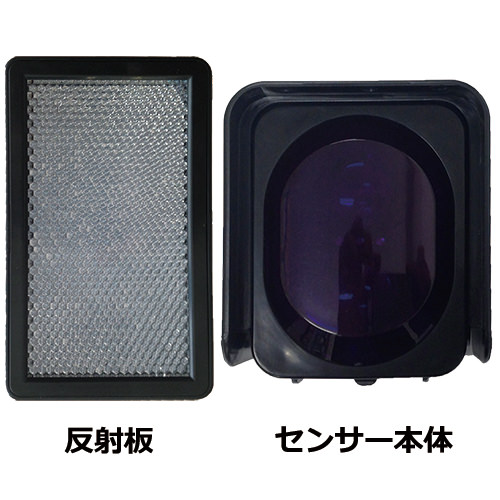

ビームセンサーの画像

赤外線ビームセンサーチャイムセット　X890の基本仕様

商品名 赤外線ビームセンサーチャイムセット X890サムネール
セット内容 ビームセンサーX90　チャイムX300　各1台
製造元 リーベックス株式会社
商品コード 商品番号30250 型番X890
電波 ３１５MHｚ帯　特定小電力電波
ID コード数 256 通りのグループ分け
音　色 16種類から選曲できます
主な用途 来店チャイム　車の出入り監視
離床センサー　防犯
無料保証期間 お届け日から1年間

赤外線ビームセンサーチャイム X90の仕様

電源 AC100V（電源アダプタ付属） ビームセンサー単体の画像
包装内容 ビームセンサーX90　1台
電源アダプタ1台　取付プレート2枚　
取付木ネジ4本　樹脂リブ2個　両面テープ3枚
取扱説明書　IDコード用ドライバー1本
電源スイッチ あり
送信出力 0.025ｍW
表示LED 通電:赤LED 感知:緑LED
センサー 赤外線ビーム　最大8メートル
音量 50-70db/1m　オフ機能付き　16の音源内蔵
使用エリア 屋内　/　屋外（防雨形）
使用温度範囲 −10℃〜＋45℃
サイズ 77（W）ｘ87（H）ｘ57（D）ｍｍ
質量 162ｇ（本体カバーと取付プレートを含む質量)

受信チャイム部 　X800の仕様

電源 単3 形アルカリ電池3 本　（付属してません）
別売のアダプタ（X0505)を利用すれば
100Ｖコンセントの利用ができます



増設用チャイムＸ800点滅時
点滅時の画像です
包装内容 受信チャイムX800　1台
取付木ネジ2本　 取扱説明書
電池寿命 3 ヶ月以上（1 日10 回受信、20℃時）
電池切れ表示 赤LED が点滅したら電池切れ
電源スイッチ あり
受信時 音とフラッシュが動作
受信待ち 音とフラッシュが停止時に受信可能
光/ 音の切替 音/ 光/ 音と光/オフに切替可能
フラッシュ ブルーLED がフラッシュ
チャイム音が鳴り終わると消灯
音量可変範囲 50ｄB〜75ｄB/1ｍ
使用エリア 屋内専用
使用温度範囲 −20℃〜＋45℃
サイズ 63（W）x96（H）x33（D）ｍｍ　
質量 157ｇ（電池を含む質量）

赤外線ビームセンサーチャイム　X90のお買い物

送信機・受信チャイムが各1台のセット
1対1でご利用の場合はセットのみでOK

台数制限無し　後から追加もOK
送信機毎に音色を変えて区別可能

台数制限無し　後から追加もOK

電源アダプタは100V利用の時に必要
電池利用時には不要
中継機は追加台数制限無し

大口相談・見積差作成依頼・納期確認

  • お届けは出荷の翌日です。（東北、北海道、南九州、沖縄、離島へのお届けは翌々日以降）
  • ※余裕を持って在庫してますが、注文が集中した場合は当日出荷できない可能性があります。

FAXでのご注文

メールで質問 知り合いに紹介 お気に入りに追加

赤外線ビームセンサーチャイムの設置方法

赤外線ビームセンサー本体と反射板を付属の取付プレートで設置します

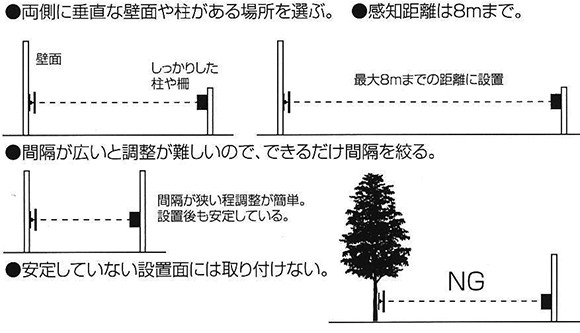

赤外線ビームセンサーチャイムの取付位置

両側に垂直な壁面や柱のある場所を選びます。

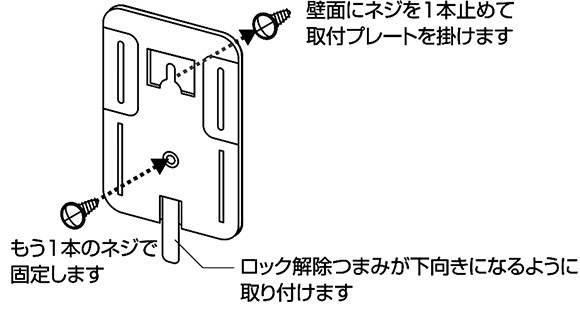

取付プレートの固定

壁面に付属のネジを使って取付プレートを固定します

表面に凹凸の場所では付属の両面テープで設置することもできます。

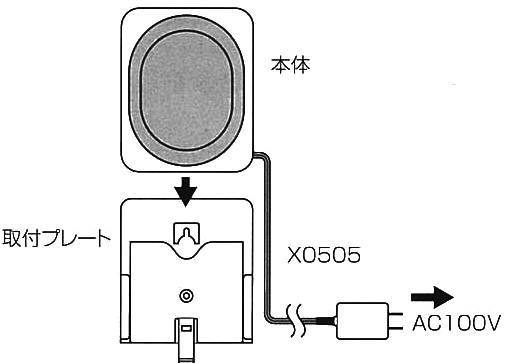

赤外線ビームセンサーチャイムの固定

取付プレートに本体を差し込んで固定します

取付プレートに本体をはめ込み、付属の電源アダプタを接続しコンセントに差します。

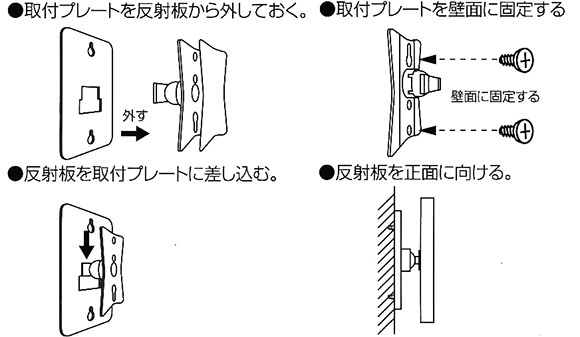

反射板の設置

取付プレートを使って反射板を固定

受信チャイムX800の設置方法

ビームセンサー単体で利用する場合は、受信チャイムは不要です。

受信チャイムの設置方法

壁面に設置　/　机・棚に置いて使用　/　持ち歩いて使用できます。

受信チャイムの音量調整

音量の設定 音、光、電源のオンオフボタン
音量調整できます（50ｄB〜75ｄB/1ｍ）

音のみ/光のみ/音と光/電源オフの切替

赤外線ビームセンサーチャイムの設置の高さの目安

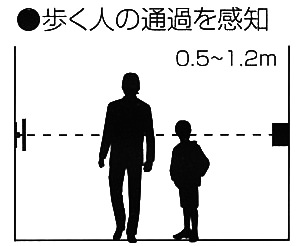

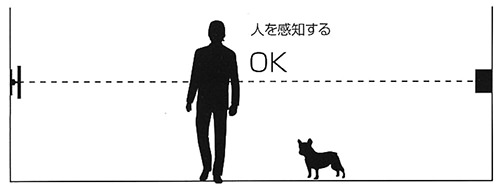

人の通過を感知

歩く人の通過を感知出入り口で利用人だけを感知

背の低い小動物には反応しません

車の出入り

車の出入りを感知

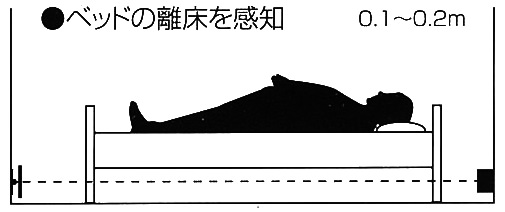

ベッドの離床センサーとして

ベッドの離床を感知

小動物を感知

動物を感知

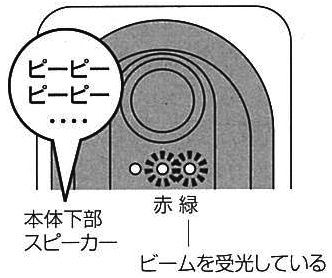

センサーの調整

センサーのビームの受信状態は、調整状態で本体のランプで確認できます。

ビームを受光していない状態ビームを受光してる状態

センサー本体と反射板の距離

切替スイッチで、距離に合わせて感度を設定します。

監視範囲

近：0.5〜3メートル　中：1〜5メートル　遠：2〜8メートル

赤外線ビームセンサーチャイムの音の設定

呼出音の設置方法

センサー自身でも音が鳴ります。音量調整は50-70db/1mの可変、音を消すこともできます。　

受信チャイムと組み合わせれば、離れた場所で音がなります。

それぞれ16種類の音から自由に選ぶことができます。何度でも変更可能

音色一覧　（送信機毎に選曲できます。何度でも変更できます）

クリックすると別ウインドで音が鳴ります。(mp3形式）　※実際の商品の音質とは若干異なります

赤外線ビームセンサーチャイムの各部の名称と働き

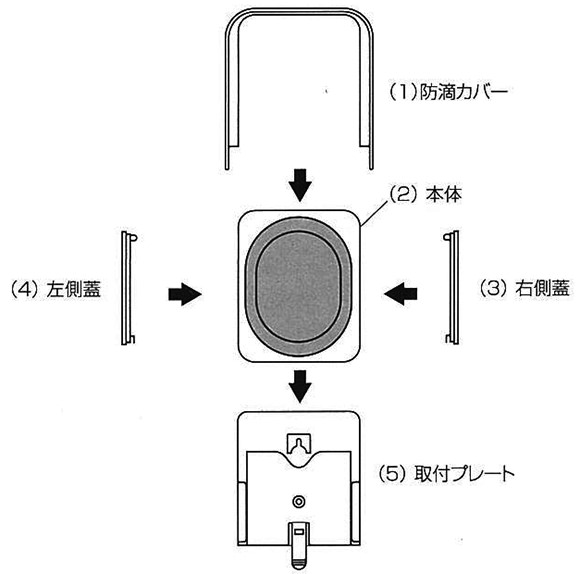

赤外線ビームセンサーチャイム本体の構成

防滴カバー、本体、蓋、取付プレート

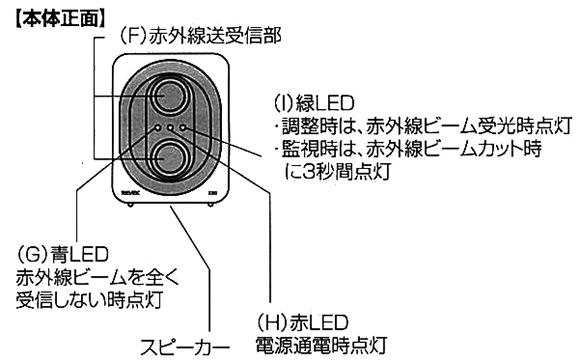

本体正面

ビームセンサーの本体正面

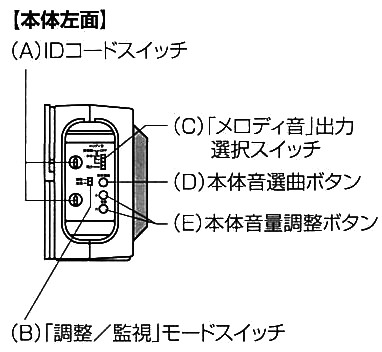

本体左側

ビームセンサーの本体左面

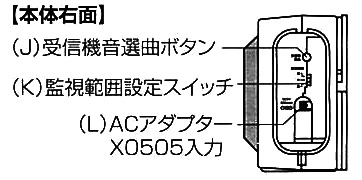

本体右側

ビームセンサーの本体右面

利用上の注意

赤外線ビームセンサーチャイムを単体で利用する場合

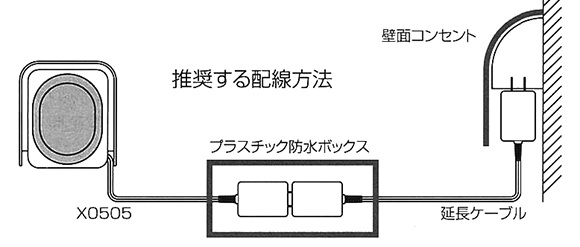

屋外で利用する場合

推奨する配線方法

屋外で利用する場合は電源アダプタに防水対策が必要です。防水ボックス、延長ケーブルは付属してません。

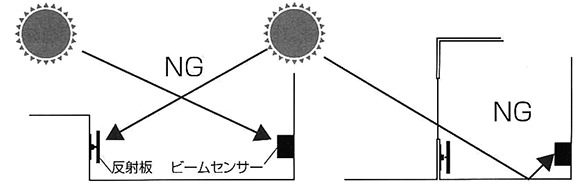

太陽光について

太陽光とビームセンサー受光部のNG状態

受光レンズに太陽王が当たらないように設置してください。動作が安定しなくなる可能性があります。

受信機を組み合わせる場合

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。
